DCP3 SCR晶闸管直流电源在四川雅安建寅8500KVA矿热炉项目中的应用

应用行业：矿热炉、冶炼行业   用户现场：四川雅安建寅   产品配置：DCP3 SCR晶闸管直流电源 8500KVA

四川库伦电气DCP3 SCR晶闸管直流电源应用于四川雅安建寅矿热炉直流电源项目，项目容量8500KVA，并于2025年7月顺利投产。该方案采用等效24脉、同相逆并联、双反星结构，面向矿热炉大功率直流供电场景，具备输出稳定、整体温升低、功率因数高和现场运行可靠等特点。

一、项目概况

二、应用背景

矿热炉冶炼现场属于大功率、高电流、强冲击负载场景，对直流电源系统的输出稳定性、温升控制、电网适应能力和长期运行可靠性要求较高。电源系统需要在复杂冶炼工况下持续提供稳定直流输出，支撑炉况控制和连续生产。

四川雅安建寅矿热炉直流电源项目容量达到8500KVA，现场需要兼顾大功率输出、低温升运行、高功率因数和系统维护便利性。库伦电气根据矿热炉直流供电需求，配置DCP3 SCR晶闸管直流电源方案。

三、项目需求与技术难点

矿热炉直流电源系统需要重点解决以下问题：

• 大功率直流输出：8500KVA矿热炉项目需要电源系统持续提供稳定、可靠的大功率直流输出。

• 电流均衡与结构可靠：同相逆并联、双反星结构有助于提升系统电流分配和大电流运行可靠性。

• 谐波与电网影响控制：等效24脉方案有助于改善输入侧电流质量，降低对现场电网的影响。

• 系统温升控制：现场要求整体温升小于5摄氏度，对器件选型、母排设计、散热结构和柜体布局提出较高要求。

• 功率因数要求高：项目功率因数最高可达0.95，不需要额外配置无功补偿，降低系统配套复杂度。

四、KULUN 库伦电气解决方案

四川库伦电气为四川雅安建寅矿热炉项目配置DCP3 SCR晶闸管直流电源，项目容量8500KVA，用于矿热炉大功率直流供电。

该方案采用等效24脉整流技术，并结合同相逆并联、双反星结构，提升大电流输出稳定性和系统运行效率。项目整体温升小于5摄氏度，功率因数最高可达0.95，不需要配置无功补偿，适合矿热炉连续冶炼工况。

方案主要特点

五、实际应用项目

DCP3 SCR晶闸管直流电源应用于四川雅安建寅矿热炉直流电源项目，项目容量8500KVA，已于2025年7月顺利投产。

四川雅安建寅｜矿热炉直流电源8500KVA项目

在该项目中，库伦电气围绕矿热炉大功率直流供电需求，采用等效24脉、同相逆并联、双反星结构方案，为现场提供高功率因数、低温升、稳定可靠的直流电源系统。

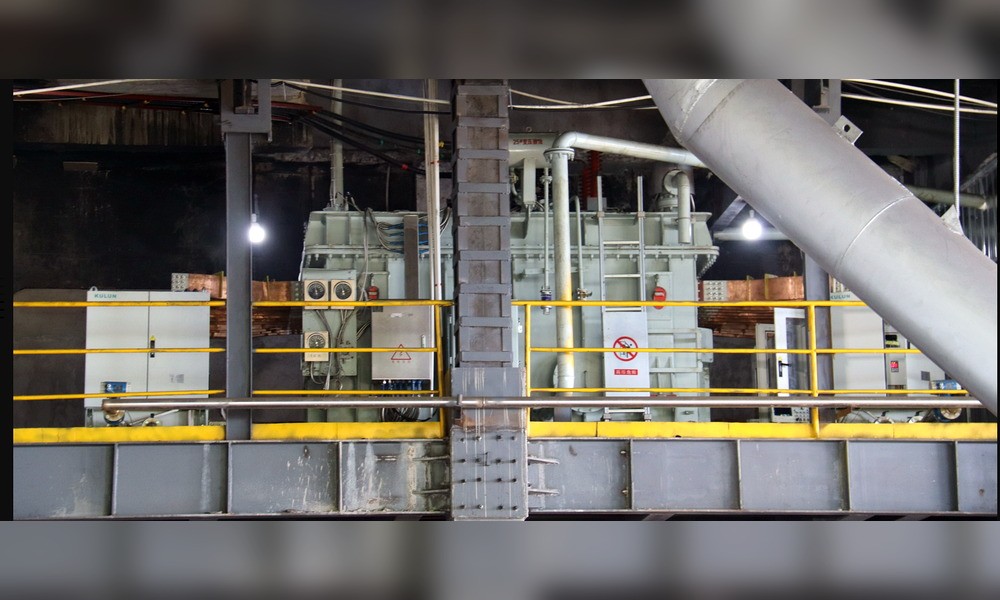

六、项目现场



七、项目应用效果

四川雅安建寅矿热炉直流电源8500KVA项目于2025年7月顺利投产。DCP3 SCR晶闸管直流电源在现场运行中，为矿热炉冶炼工况提供稳定直流输出，并兼顾低温升、高功率因数和系统运行可靠性。

• 满足四川雅安建寅8500KVA矿热炉直流供电需求；

• 等效24脉方案有助于改善电网侧运行质量；

• 同相逆并联、双反星结构提升大电流输出可靠性；

• 整体温升小于5摄氏度，适合连续冶炼工况；

• 功率因数最高可达0.95，不需要配置无功补偿。

注：具体运行效果会因矿热炉容量、炉型结构、冶炼工艺、输入电网、冷却条件和现场运行方式不同而有所差异。

八、适用场景

DCP3 SCR晶闸管直流电源可根据冶炼现场的容量、电压、电流、炉型结构和电网条件进行选型配置，适用于多种矿热炉及大功率直流冶炼供电场景。

• 矿热炉直流电源系统

• 大功率冶炼直流供电项目

• 需要等效24脉整流方案的工业电源场景

• 对低温升、高功率因数有要求的冶炼生产线

• 需要SCR晶闸管直流电源与成套控制系统配套的项目
