正负直流电源是什么？两种常见换相拓扑详解
正负直流电源，是指能够按照设定程序，在正向与反向之间切换输出极性的直流电源。这个切换过程，通常称为“换相”。
它不只是简单地改变正负极，而是服务于电镀、电解、表面处理、电化学及科研测试等工艺。通过正反向切换，可帮助改善镀层均匀性与致密性，减少毛刺、结瘤等问题，提升工件表面质量。

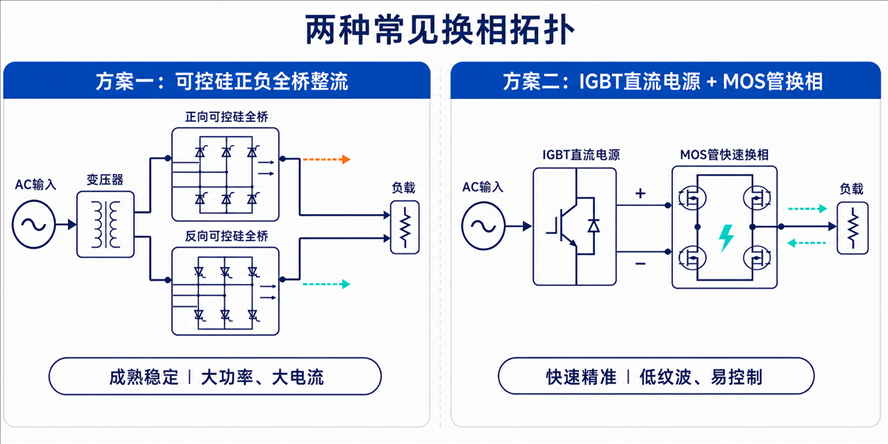

两种常见换相拓扑
目前，正负直流电源常见的实现方式主要有两类：两组可控硅正负全桥整流，以及 IGBT 直流电源配合 MOS 管换相。
方案一：两组可控硅正负全桥整流
该方案采用两组可控硅全桥整流电路，分别负责正向输出与反向输出。需要正向工作时，由正向整流桥供电；需要反向工作时，则切换至反向整流桥。
主要特点：
技术成熟，运行稳定，可靠性较高；
适合大功率、大电流的直流输出场景；
抗冲击能力较强，维护经验丰富；
设备体积相对较大，换相速度及波形控制能力相对有限。
适用场合：大电流电镀、电解、电化学处理等对稳定性和功率要求较高、对换相速度要求相对不高的工艺。
方案二：IGBT直流电源 + MOS管换相
该方案以前端 IGBT 高频直流电源提供稳定直流输出，后端通过 MOS 管进行快速换相。IGBT 侧重点在于高效、稳定供电，MOS 管则负责快速切换正反向输出。
主要特点：
换相速度更快，适合高频正反向工艺；
输出精度更高，纹波更低；
便于实现脉冲、程序控制及智能化控制；
设备更紧凑、效率更高，但控制与保护设计要求更高。
适用场合：高精度电镀、贵金属电镀、PCB 电镀、实验研发，以及对换相速度、输出纹波和工艺一致性要求较高的应用。
两种方案如何选择？
| 对比项目 | 可控硅正负全桥整流 | IGBT + MOS管换相 |
|---|---|---|
| 换相速度 | 相对较慢 | 快速 |
| 输出精度与纹波 | 满足常规工艺需求 | 精度更高、纹波更低 |
| 优势重点 | 成熟、稳定、大电流 | 快速、精准、灵活控制 |
| 典型应用 | 大功率电镀、电解 | 精密电镀、脉冲工艺、研发测试 |
四川库伦电气：按工艺匹配正负直流电源方案
四川库伦电气可根据客户实际工艺需求，提供正负直流电源及相关整流电源解决方案。针对不同的电压、电流、换相时间、控制方式、冷却方式及保护需求，可匹配适合的可控硅整流或 IGBT 高频换相方案。
选电源，不只是看功率大小，更要看它是否适合实际工艺。成熟稳定的大电流应用，可重点考虑可控硅方案；对换相速度、低纹波和精密控制有更高要求时，IGBT 直流电源配合 MOS 管换相是更合适的选择。
