工业电加热功率控制选型
调功器怎么选？
先看负载是单相还是三相、阻性还是感性，再确认电压、电流、功率、触发方式、控制信号、散热和保护要求。阻值变化大的硅碳棒、硅钼棒、变压器一次侧等场景，要重点确认恒压、恒流、恒功率和移相/过零控制边界。
1. 哪些场景适合用调功器？
调功器主要用于交流电源侧的功率控制，典型对象是工业电加热负载。应用覆盖玻璃、工业炉、化工、石油、汽车、机械、空分以及其它交流电源控制行业；常见设备包括浮法玻璃、玻璃熔化、熔炉、干燥炉、管道加热、容器保温、汽车喷涂和成形设备等。
| 客户问法 | 优先判断 | 推荐关注点 |
|---|---|---|
| 工业炉加热怎么选调功器？ | 确认单相/三相、温区数量、加热元件和最大工作电流。 | 三相负载通常看 TTPR/APR 系列；多温区要确认模拟量、开关量和通讯。 |
| 硅碳棒、硅钼棒能用普通调压器吗？ | 阻值随温度和老化变化明显，不宜只按固定开度判断。 | 重点看恒功率、恒流、限流、软起动和移相+过零切换。 |
| 变压器一次侧能不能用调功器？ | 属于感性或特殊负载，启动冲击和磁化电流要复核。 | 重点看移相控制、限流、零电流启停、快熔和保护配置。 |
| PLC/触摸屏能不能控制？ | 看现场信号和通讯协议。 | 4-20mA、0-5V/0-10V、RS485 Modbus RTU、PROFIBUS/PROFINET 扩展。 |
2. 选型参数表：先把这些数据给工程师
客户咨询时，建议一次性提供下面参数。参数越完整，越容易判断型号、电流裕量、控制方式和柜内安装条件。
| 参数 | 需要提供什么 | 为什么影响选型 |
|---|---|---|
| 相数和接线 | 单相/三相；一进一出、三进三出、三相两控等。 | 决定 STPR/ST200/ST300 或 TTPR/TTPR2/APR2/APR3 等方向。 |
| 主回路电压 | 现场 AC 电压等级和频率。 | 常规主回路范围可按 AC110-440V、45-65Hz 评估；超出范围需单独设计。 |
| 额定电流 | 负载最大工作电流、启动电流、连续运行时间。 | 单相规格可覆盖 AC10-1500A；三相规格可覆盖 AC25-1500A，具体以铭牌和方案为准。 |
| 负载类型 | 镍铬、铁铬铝、远红外、硅钼棒、硅碳棒、盐浴炉、感应炉、整流变压器、电炉变压器一次侧等。 | 决定过零、移相、移相+过零，以及恒压/恒流/恒功率策略。 |
| 控制目标 | 控温、控电压、控电流、控功率、限流、限压、限功率。 | 可按型号配置开环、恒电压、恒电流、恒功率等模式，复杂工况要设定限制参数。 |
| 控制接口 | 4-20mA、0-5V、0-10V、键盘给定、通讯给定、开关量联锁。 | 关系到 PLC、温控仪、触摸屏、上位机能否直接对接。 |
| 通讯要求 | RS485 Modbus RTU，或 PROFIBUS-DP、PROFINET、Modbus-TCP 扩展。 | 标准配置可选 RS485，部分系列可扩展工业通讯。 |
| 环境条件 | 柜内温度、海拔、粉尘、腐蚀气体、湿度、散热空间。 | 常规使用边界包括室内、无腐蚀气体、海拔 1000m 以下、-10°C 到 +40°C 等条件；高温和高海拔需降额。 |
3. 控制方式怎么选：移相、过零还是移相+过零？
| 控制方式 | 适合负载 | 优点 | 注意事项 |
|---|---|---|---|

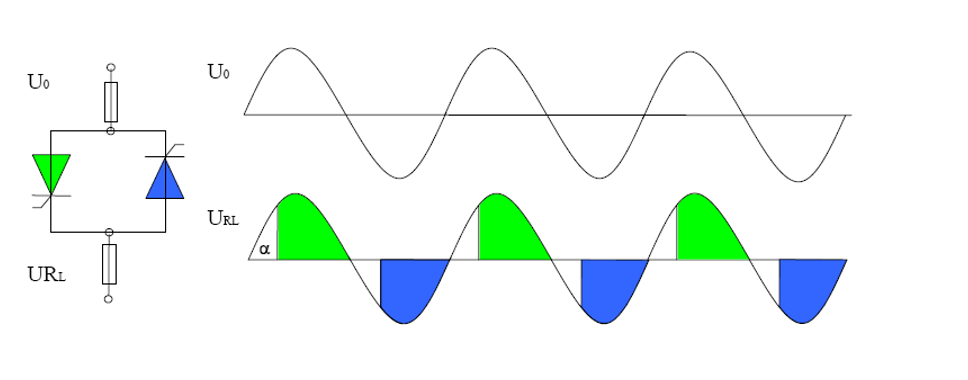

| 移相控制 | 阻抗变化大、温度动态变化大的加热负载。 | 电压/电流输出平稳，可做恒压、恒流、恒功率。 | 导通角越小，谐波影响越需要关注。 |

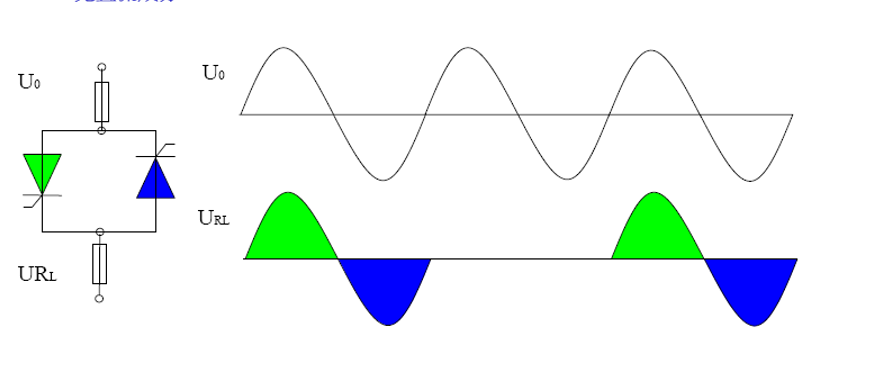

| 过零控制 | 热惯性大的阻性负载。 | 对电网谐波影响小，适合定周期或变周期调功。 | 单台设备运行可能存在电流冲击，需看负载和周期设置。 |
| 移相+过零 | 冷态阻抗小、热态阻抗变化明显的负载。 | 启动阶段降低冲击，稳定后切到过零调功。 | 需要确认切换方式、时间设定或外控条件。 |
4. 单相和三相系列怎么判断？
单相方向
单相负载优先看 STPR、SMART、ST200、ST300 等系列。单相产品电流规格可覆盖 10-1500A，部分经济型覆盖 10-150A；高性能型号可支持外置面板、快熔、扩展通信和 PID 等功能。
三相方向
三相负载优先看 TTPR、TTPR2、APR2、APR3 等系列。三相系列包含三相控制、三相两控等主回路方式，电流规格覆盖 25-1500A，部分 APR 系列另有 25-450A 规格段。
| 判断项 | 选单相 | 选三相 |
|---|---|---|
| 负载电源 | 单相加热、单相回路、单温区小功率控制。 | 三相工业炉、三相变压器负载、多温区或大功率加热。 |
| 接线 | 一进一出或双进双出。 | 三进三出、三相两控或三相全控。 |
| 控制复杂度 | 简单模拟量、面板给定、基础保护。 | 多路输入输出、联锁、通讯、功率分配、系统集成。 |
| 典型应用 | 单相炉丝、局部加热、小型温区。 | 工业炉、扩散炉、玻璃熔化、材料烧结、变压器一次侧。 |
5. 常见选型错误
| 错误做法 | 风险 | 正确做法 |
|---|---|---|
| 只按总功率 kW 选型号 | 忽略电压、电流、接线和启动冲击，容易过流或保护误动作。 | 按最大电流、负载曲线、控制方式和散热条件综合确认。 |
| 把所有加热负载都当普通电阻丝 | 硅碳棒、硅钼棒、变压器负载可能出现阻值变化和冲击电流。 | 先确认负载类型，再选恒功率、限流、移相+过零等策略。 |
| 忽略谐波和功率因数 | 移相控制在部分工况会增加谐波，影响电网和验收。 | 大功率项目提前评估 PCC、变压器、滤波和无功补偿。 |
| 不确认控制信号 | PLC、温控仪、上位机无法联动或信号不匹配。 | 确认 4-20mA、0-5V/0-10V、RS485 Modbus、PROFIBUS/PROFINET。 |
| 忽略柜内散热和环境 | 过热降额、频繁报警、快熔或模块寿命下降。 | 核对环境温度、海拔、风道、粉尘、腐蚀气体和安装空间。 |
现场边界
常规使用环境包括室内、避免阳光直晒、无尘埃和腐蚀性气体，海拔 1000m 以下，环境温度 -10°C 到 +40°C，40°C 到 50°C 需降额使用。实际项目如高温、高海拔、粉尘或腐蚀环境，应按工程条件重新核算。
6. 案例式判断：客户给这些信息就能快速初选
| 场景 | 初步方向 | 还需确认 |
|---|---|---|
| 三相工业炉，硅碳棒，温区电流 250A | 三相 APR/TTPR 方向，重点看恒功率、限流、移相+过零。 | 冷态电阻、热态电阻、温区数量、控制信号、散热和快熔。 |
| 电阻丝加热，热惯性大，要求电网谐波小 | 优先评估过零控制或过零闭环调功。 | 周期设置、负载冲击、温控精度和上位机接口。 |
| 变压器一次侧调压 | 优先评估移相控制和限流保护。 | 变压器容量、励磁冲击、负载特性、快熔和断路器配合。 |
| PLC 集中控制多台调功器 | 确认 RS485 Modbus RTU 或 PROFIBUS/PROFINET 扩展。 | 地址数量、通讯周期、联锁逻辑、模拟量反馈和故障输出。 |
7. FAQ：客户常问问题
调功器选型第一步看什么？
先看负载：单相还是三相，阻性还是感性，负载阻值是否随温度明显变化。再看主回路电压、最大电流、控制方式、散热和保护。
移相控制和过零控制哪个更好？
没有绝对更好。移相控制输出平滑，适合阻抗变化大的负载，但会产生谐波；过零控制谐波小，适合热惯性大的负载；冷态阻抗小的负载可评估移相+过零。
调功器能做恒功率吗？
可以。可按型号配置恒电压、恒电流、恒功率等控制方式。硅碳棒、硅钼棒等阻值变化明显的加热元件，通常更需要关注恒功率和限流能力。
调功器能接 PLC 或触摸屏吗？
可以按型号配置。标准 RS485 可设置 Modbus RTU，部分配置支持 PROFIBUS-DP、PROFINET 或 Modbus-TCP 扩展，也可使用模拟量和开关量联锁。
只知道设备功率，能不能直接报价？
只能粗略判断。正式选型至少要补充电压、电流、负载类型、接线方式、控制信号、工作环境、连续运行时间和保护要求。
需要确认调功器型号？
请提供输入电压、负载类型、最大电流、控制信号、温区数量、工作环境和现场照片，库伦电气工程师可协助判断单相/三相、触发方式、保护和通讯配置。
