矿热炉直流供电 / 工程选型
矿热炉直流电源应先确认炉型与电极数量、目标直流电压和电流、连续负荷曲线及电网接入条件，再确定整流变压器、整流拓扑、直流短网、冷却和控制保护。大功率项目不能只按额定功率选柜，低负荷运行和电网接入点的电能质量也应在方案阶段校核。
选型结论：先定工艺与直流侧边界，再校核电网、短网和冷却；12 脉可作为常见方案起点，最终配置按项目条件确认。
矿热炉现场直流电源应用实拍
1. 适用场景
结论：矿热炉直流电源适合需要低压大电流、连续冶炼和电极稳定控制的项目，尤其应结合三电极或四电极结构确定直流回路与控制配合方式。炉型、电极数量、炉内电弧状态、启停频次和调峰要求不同，直流输出范围、短网走向与保护策略也会随之变化。
对有绿电消纳、夜间调峰或频繁启停要求的项目，应单独给出低负荷运行时长与功率爬坡曲线。此类工况会影响调压范围、整流控制角和电网侧无功、谐波校核，不能仅按满负荷工况设计。
2. 选型参数
结论：一张完整的需求表比单一“多少千瓦”更能确定方案。客户应同步提供电网、直流负载、现场安装与自动化接口资料，缺少的参数应标为“按项目确认”，而不是直接套用经验值。
| 参数 | 客户需提供什么 | 为什么需要 | 常见范围或确认方式 |
|---|---|---|---|
| 炉型与电极 | 矿热炉类别、三/四电极、工艺节拍 | 决定直流回路、短网与控制协同 | 按炉体图纸、工艺资料确认 |
| 输入与电网 | 输入电压、频率、变压器容量及阻抗 | 确定整流变压器和电网侧校核边界 | 按单线图及供电资料确认 |
| 直流输出 | 额定/最大电压、电流、功率、持续时间 | 确定阀组、电抗器、母排和冷却能力 | 按工艺曲线与过载要求确认 |
| 负荷曲线 | 正常、低负荷、起弧、短时冲击工况 | 校核调压范围与长期运行经济性 | 应覆盖满负荷与典型低负荷段 |
| 电网接入点指标 | 功率因数、谐波、电压畸变考核要求 | 确定脉波数、滤波和无功补偿方案 | 以项目接入协议或考核文件为准 |
| 冷却与安装 | 纯水水质、温度、压力、流量、空间 | 确定水冷回路、柜体防护和维护空间 | 按现场条件及型号要求确认 |
| 控制与通讯 | 控制方式、DCS/PLC、联锁及通讯协议 | 确定控制器、采样、保护和接口 | Modbus、Profibus、Profinet 等按项目确认 |
3. 核心原理与方案判断
结论：大功率矿热炉项目通常采用调压/整流变压器与晶闸管整流组合；脉波数、接线方式和控制策略需要同时满足直流输出与电网接入要求。12、24、36、48 脉等方案均需结合容量、接线、投资和验收边界比选。

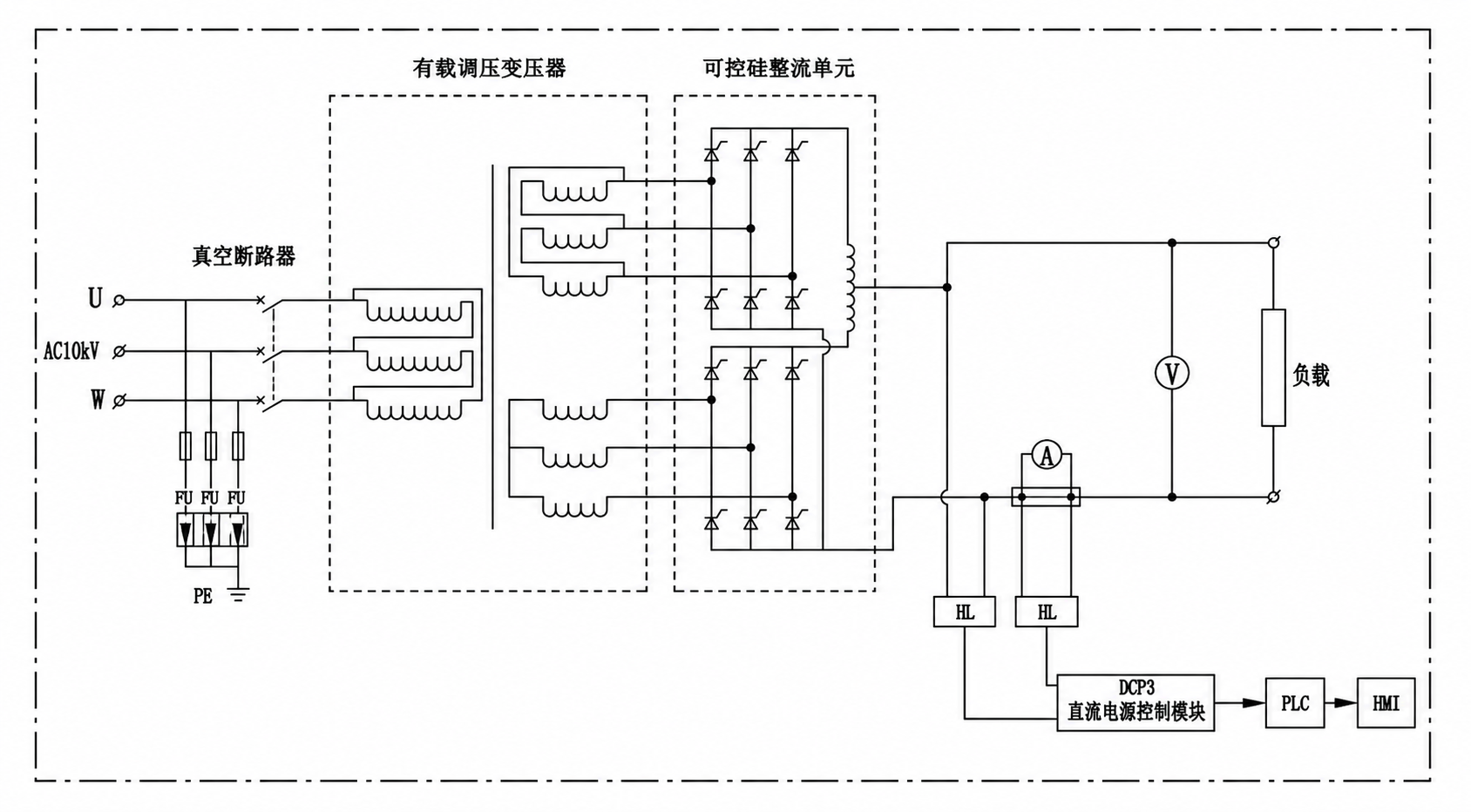

图 1 12 脉整流直流主回路示意，实际接线按项目设计确认。

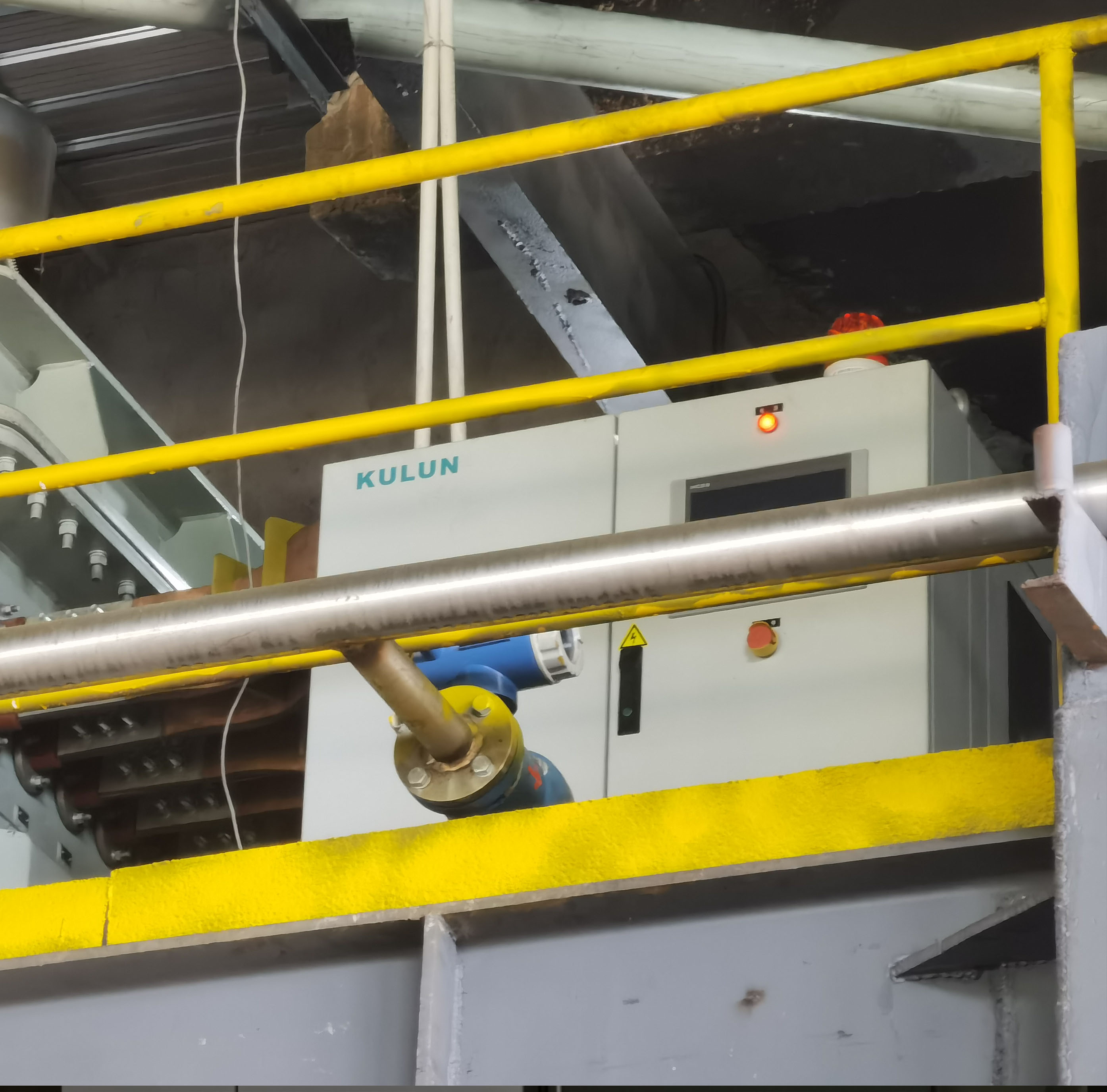

图 2 矿热炉直流电源柜现场安装实拍。
方案判断：12 脉双反星可作为中大功率项目的常见工程方向；容量更大或电网接入要求更严时，可进一步评估等效 24 脉及以上方案。不同方案的变压器绕组利用、器件电流、平衡电抗器、冷却与维护条件均要单独复核。
4. 应用边界
结论：矿热炉直流电源并非适用于所有电炉或所有供电条件；输入制式、负载性质、连续运行时间、散热条件、并机需求、通讯联锁和现场环境未明确时，不能直接确定最终型号。
电网侧电网接入点考核要求不清、背景谐波偏高或上级变压器条件不明时，需先完成专项校核。
直流侧短网距离长、母排布置受限或负载冲击大时，需复核压降、温升、连接方式与过载裕量。
现场侧纯水水质、温压流量、柜体空间、防护等级和检修通道不满足时，需调整冷却与柜体设计。
控制侧并机、电极控制、远程调度或第三方 PLC 联锁需求，应在方案阶段明确接口和故障边界。
5. 常见错误
结论：矿热炉直流电源最常见的选型偏差，是只确认功率而忽略低负荷、电网接入点、短网与冷却条件。以下错误会导致后期补充设备、性能争议或维护困难。
只按功率选整流柜：还应提供电压、电流、过载时间和负荷曲线。
把“12 脉”当作所有项目的达标保证：应按接入点限值、系统阻抗、运行工况和治理配置校核。
只看电源柜，不看短网与母排：大电流项目需同步确认截面、长度、连接、温升和检修条件。
把电容补偿作为唯一措施：应结合调压方式、滤波、无功补偿及现场测试结果综合判断。
最后才确认冷却与联锁：水冷、故障保护、电极控制和 PLC 接口应在电气方案阶段一起定义。
6. 案例
选型示例：某四电极矿热炉项目拟采用大功率直流供电，已知需要连续运行，现场具备纯水冷却条件，并要求与电极控制及上级 PLC 联锁。初步判断可按“整流变压器 + 晶闸管整流柜 + 直流短网 + 水冷与控制保护”开展方案比选。
场景四电极矿热炉、大电流直流供电、连续冶炼。
已知条件具备纯水冷却条件，需接入电极控制和上级 PLC。
初步判断优先校核整流拓扑、短网母排、水冷与联锁保护的整体匹配。
仍需确认输入电压、目标电压电流、负荷曲线、电网接入点考核值、平面布置与通讯协议。
本节为选型示例，不代表已验证客户案例；具体容量、效率、谐波和功率因数指标均按项目设计与验收文件确认。
7. FAQ
矿热炉直流电源是否一定选 12 脉？
不一定。12 脉是常见工程方向之一，但最终应结合容量、电网接入点指标、变压器接线、负荷曲线和成本维护边界确定；要求更严时可评估更高脉波方案及配套治理措施。
客户至少要提供哪些参数？
至少提供炉型和电极数量、输入电压、目标直流电压电流、额定功率、运行曲线、上级变压器资料、电网接入点指标、冷却条件、安装空间和通讯联锁要求。
为什么不能只看满负荷参数？
矿热炉可能长期经过低负荷、起弧、调峰或短时冲击工况。这些工况会改变整流控制、无功需求和电网侧谐波表现，应与满负荷一起校核。
短网和母排为什么需要在选型时确认？
低压大电流下，母排截面、长度、接触电阻和水冷条件会影响压降、温升与维护便利性。电源柜满足额定输出，并不等于直流侧整体满足运行要求。
提交资料后获取选型建议请提供单线图、炉型与电极、输入与直流参数、负荷曲线、电网接入点指标、现场图片、短网走向、冷却和通讯要求。
