12 脉整流电源谐波分析报告
6 kV / 3 MW 级直流电源仿真结果与工程分析
报告版本：V1.0 | 报告用途：客户技术交流 / 方案比选；四川库伦电气有限公司 | 编制日期：2026-08-03
1. 执行摘要
结论：本仿真模型在 6 kV 输入、3 MW 级直流输出范围内，实现了 417-3099 kW 的连续调功。未配置无功补偿及谐波治理时，低负荷段功率因数偏低、注入电网电流 THD-I 较高；满负荷 L8 工况 PF 为 0.957、THD-I 为 8.56%。因此，12 脉整流可作为主功率拓扑，但若需满足严格 PCC 电能质量指标，仍应结合调压变分接、滤波支路与动态无功补偿进行系统设计。
2. 仿真范围与模型条件
一次及负载条件
高压输入：6000 V，50 Hz；
变压器：6000 V / 1180 V；
额定阀侧电压：1180 V；
负载：0.75 Ω 电阻性负载。
直流与控制条件
额定直流输出：1500 V / 2000 A；
额定输出功率：3000 kW；
平波电抗器：300 μH；
可控硅导通范围：10%-100%。
说明：原始仿真明确不包含无功补偿装置及谐波治理装置。本文所有电能质量数据均为该边界下的仿真结果，不代表加装治理设备后的 PCC 保证值。
3. 直流主回路拓扑

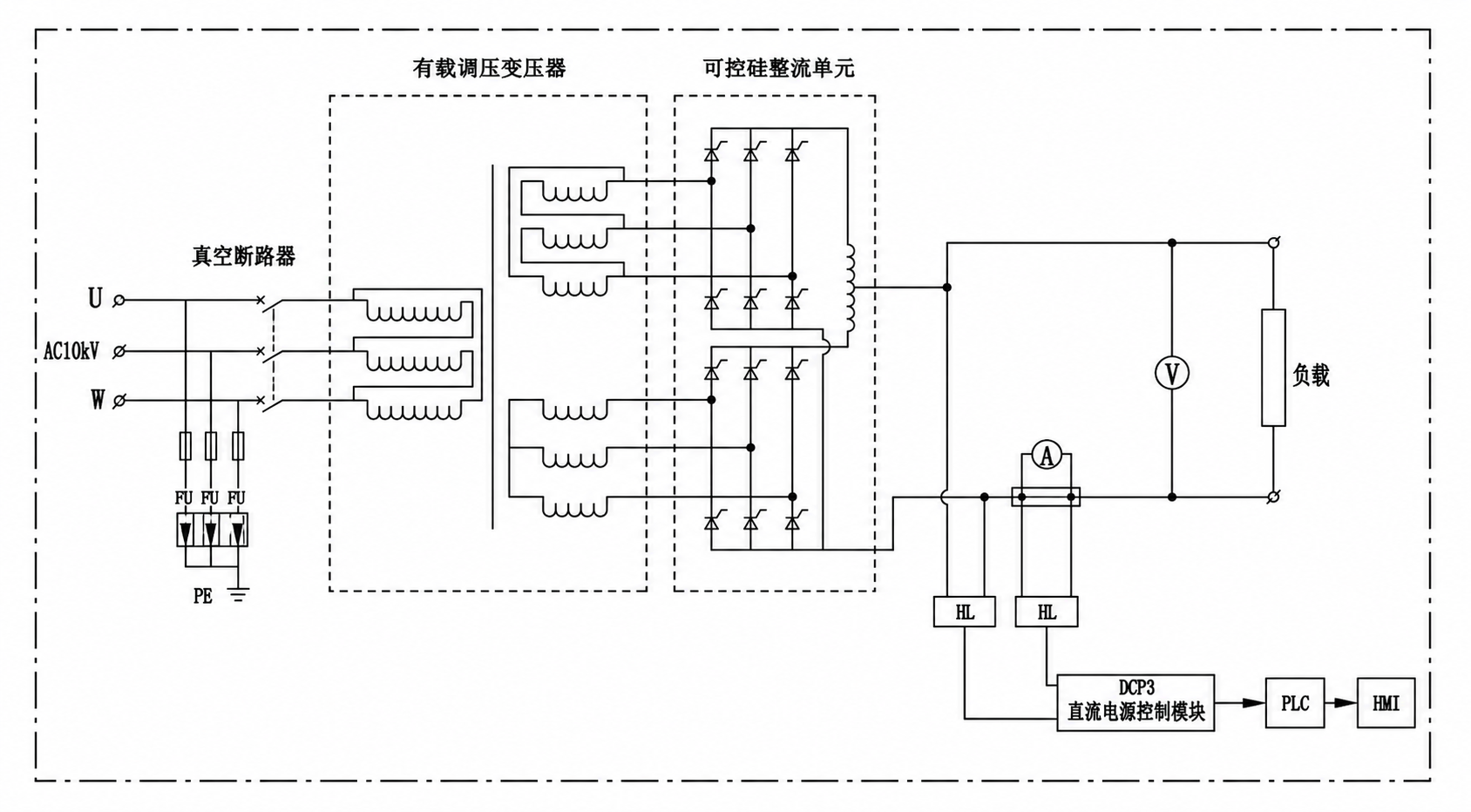

图 1 12 脉整流直流主回路拓扑图。
4. 工况仿真结果
8 个导通工况覆盖从低负荷到额定负荷的输出范围。无功功率在 L5 附近达到峰值 1601 kVAr；THD-I 随负荷提高总体下降，但各次谐波的分布仍需按 PCC 条件进一步校核。
关键工况数据
| 工况 | 输出电压 V | 输出电流 A | 有功功率 kW | 无功功率 kVAr | PF | THD-I |
|---|---|---|---|---|---|---|
| L1 | 552 | 736 | 417 | 803 | 0.461 | 73.03% |
| L2 | 624.3 | 832.4 | 550 | 1009 | 0.478 | 56.54% |
| L3 | 813.6 | 1085 | 896 | 1457 | 0.523 | 54.94% |
| L4 | 936 | 1248 | 1184 | 1539 | 0.610 | 54.73% |
| L5 | 1070 | 1427 | 1544 | 1601 | 0.694 | 47.04% |
| L6 | 1239 | 1652 | 2080 | 1550 | 0.802 | 28.98% |
| L7 | 1363 | 1817 | 2494 | 1449 | 0.864 | 22.50% |
| L8 | 1519 | 2025 | 3099 | 933 | 0.957 | 8.56% |
各工况注入电网电流 THD-I
功率因数随工况变化
无功功率随工况变化
5. 谐波频谱数据
下表为原始仿真输出的注入电网谐波电流占比。12 脉整流的典型特征谐波主要集中在 11、13、23、25 次；本次仿真还出现了 3、5、7、9 次等分量，应在工程设计中结合变压器接线组别、触发同步、系统不平衡和测量点定义进行复核。
各工况谐波电流占比（%）
| 工况 | h3 | h5 | h7 | h9 | h11 | h13 | h15 | h17 | h19 | h21 | h23 | h25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | 31.18 | 13.76 | 7.96 | 4.74 | 6.06 | 2.10 | 2.02 | 0.70 | 1.41 | 1.49 | 2.12 | 0.83 |
| L2 | 26.38 | 4.85 | 3.99 | 5.93 | 6.63 | 0.60 | 2.03 | 1.85 | 0.83 | 2.15 | 1.45 | 1.14 |
| L3 | 24.79 | 4.88 | 2.30 | 6.47 | 5.06 | 2.18 | 1.26 | 1.96 | 0.47 | 1.84 | 0.60 | 1.15 |
| L4 | 45.56 | 16.72 | 2.08 | 3.09 | 1.75 | 2.84 | 2.14 | 2.18 | 1.91 | 3.15 | 2.34 | 1.55 |
| L5 | 40.31 | 13.39 | 7.44 | 2.61 | 5.91 | 3.08 | 3.70 | 3.59 | 1.56 | 2.10 | 0.86 | 0.55 |
| L6 | 14.51 | 4.20 | 0.54 | 9.65 | 2.49 | 2.66 | 1.34 | 1.53 | 3.18 | 1.24 | 1.34 | 0.71 |
| L7 | 10.50 | 7.62 | 1.48 | 3.54 | 5.19 | 1.31 | 2.10 | 1.56 | 0.86 | 1.09 | 0.93 | 0.53 |
| L8 | 2.85 | 1.90 | 1.91 | 2.06 | 3.32 | 2.02 | 0.62 | 0.53 | 0.28 | 0.26 | 0.69 | 0.46 |
6. 工程分析与建议
结果解读
低负荷段：L1-L4 的 PF 为 0.461-0.610，THD-I 为 54.73%-73.03%，不宜长期依靠深移相方式运行。
中负荷段：L5-L6 输出 1544-2080 kW，无功为 1601/1550 kVAr，是无功补偿容量校核的关键区段。
高负荷段：L8 达到 3099 kW，PF 提升至 0.957、THD-I 降至 8.56%，但是否满足并网要求仍取决于 PCC 短路容量和限值。
推荐配置
采用调压变分接承担大范围粗调，整流桥小角度细调，降低低负荷移相角。
按谐波频谱与系统阻抗进行滤波支路和谐振校核，不能仅采用单纯电容补偿。
配置分级/动态无功补偿，重点覆盖约 1.6 Mvar 的中负荷无功需求及调节裕量。
以 PCC 为边界明确 THD、单次谐波、PF 和电压畸变的验收指标。
7. 电压电流波形

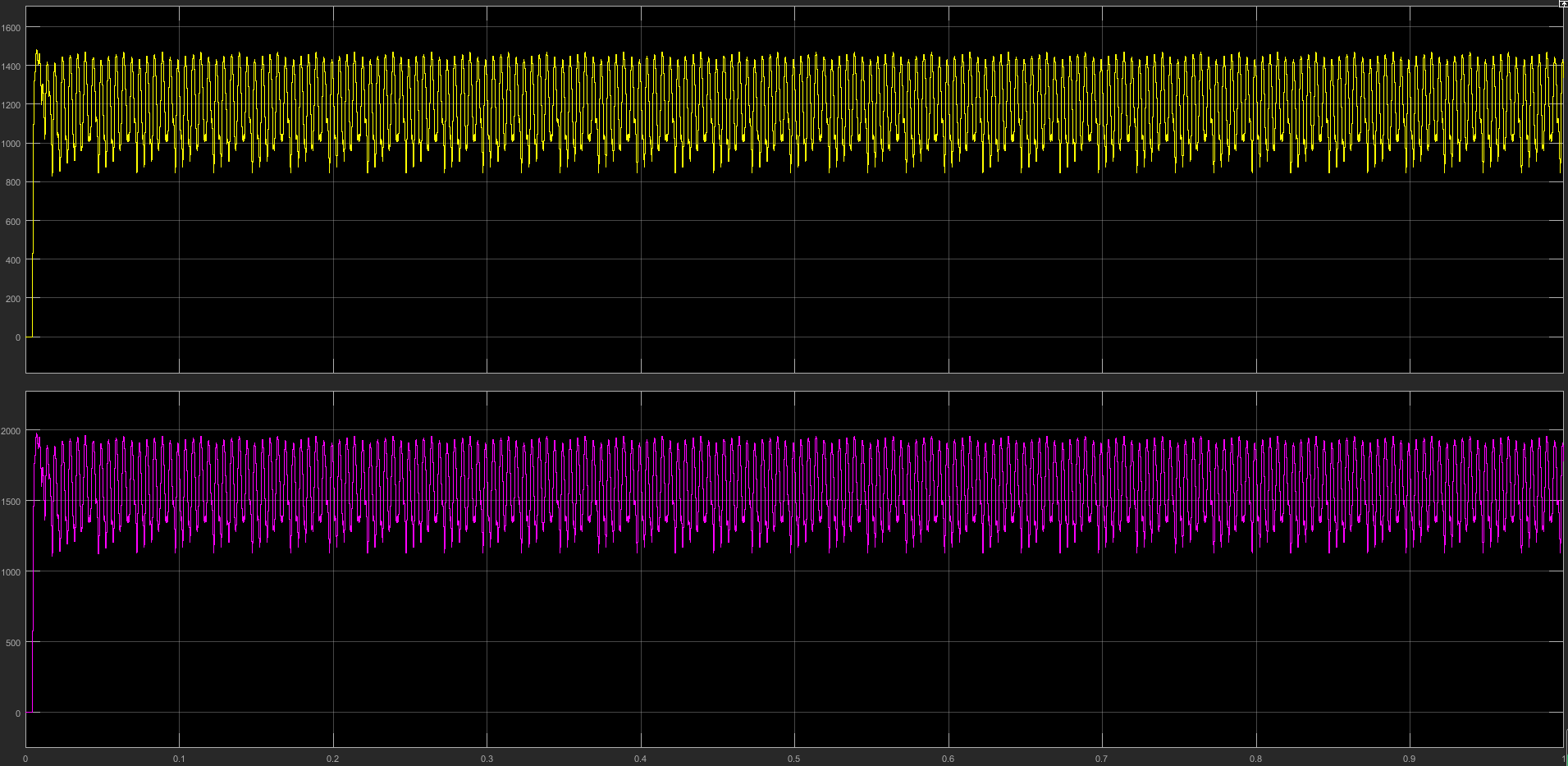

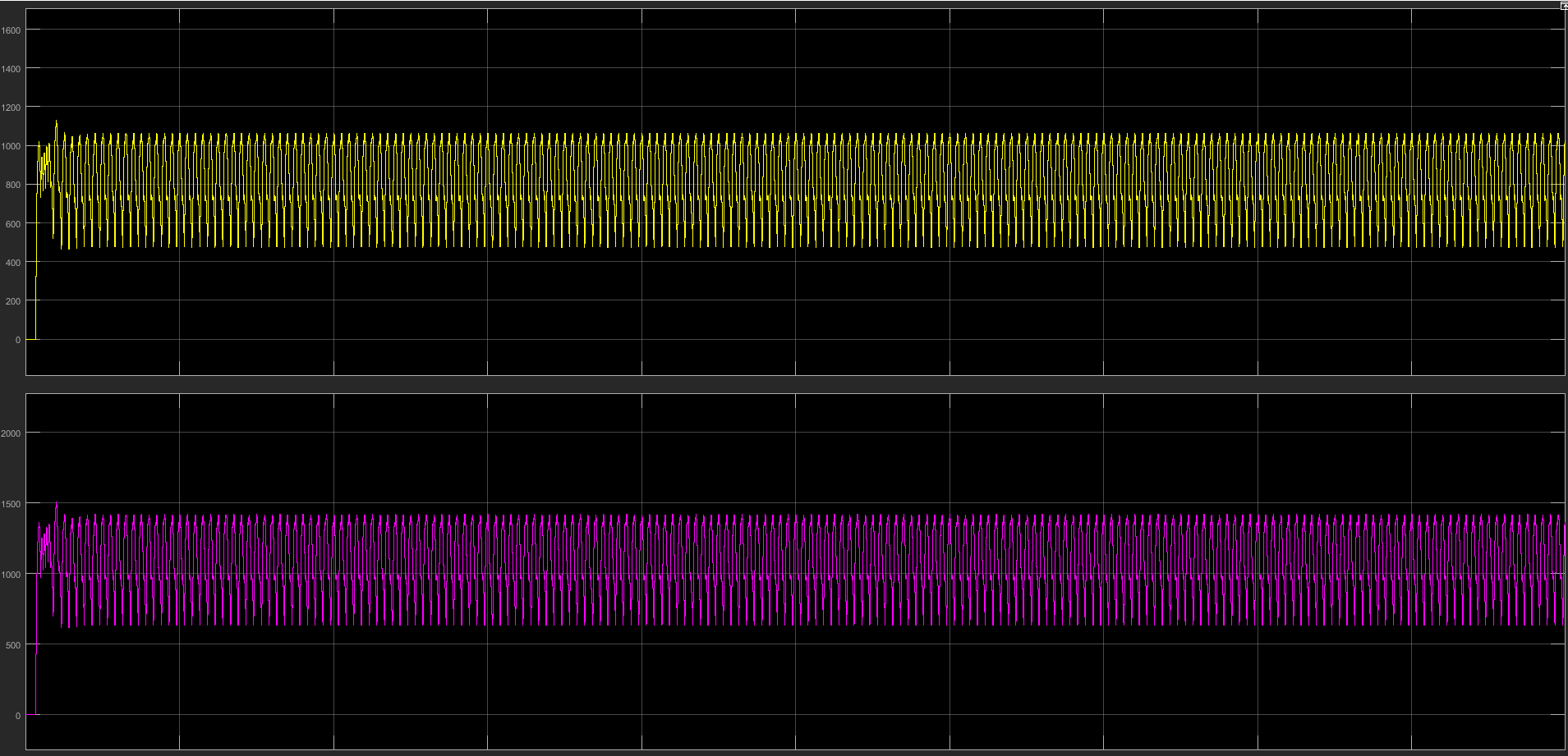

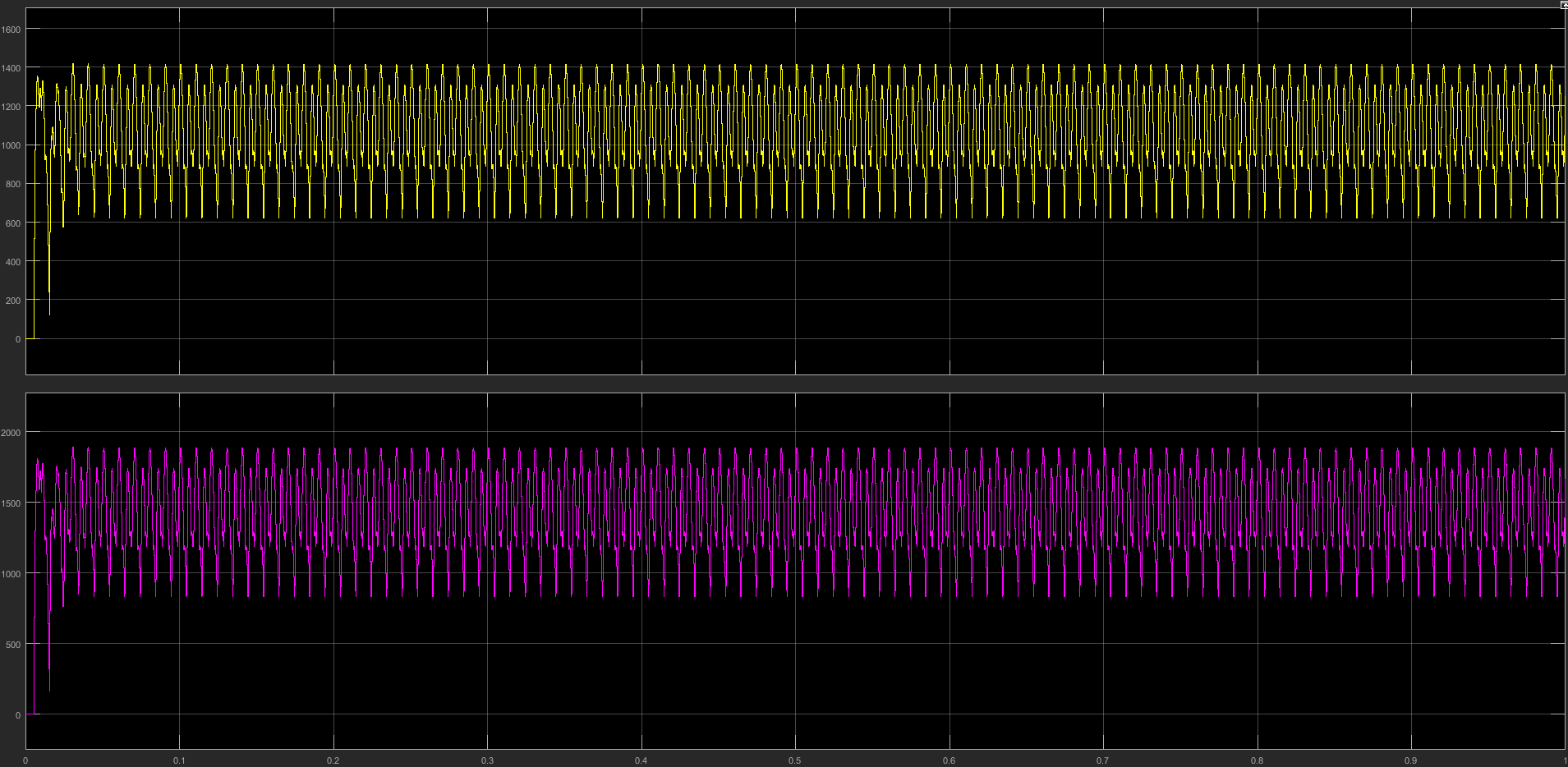

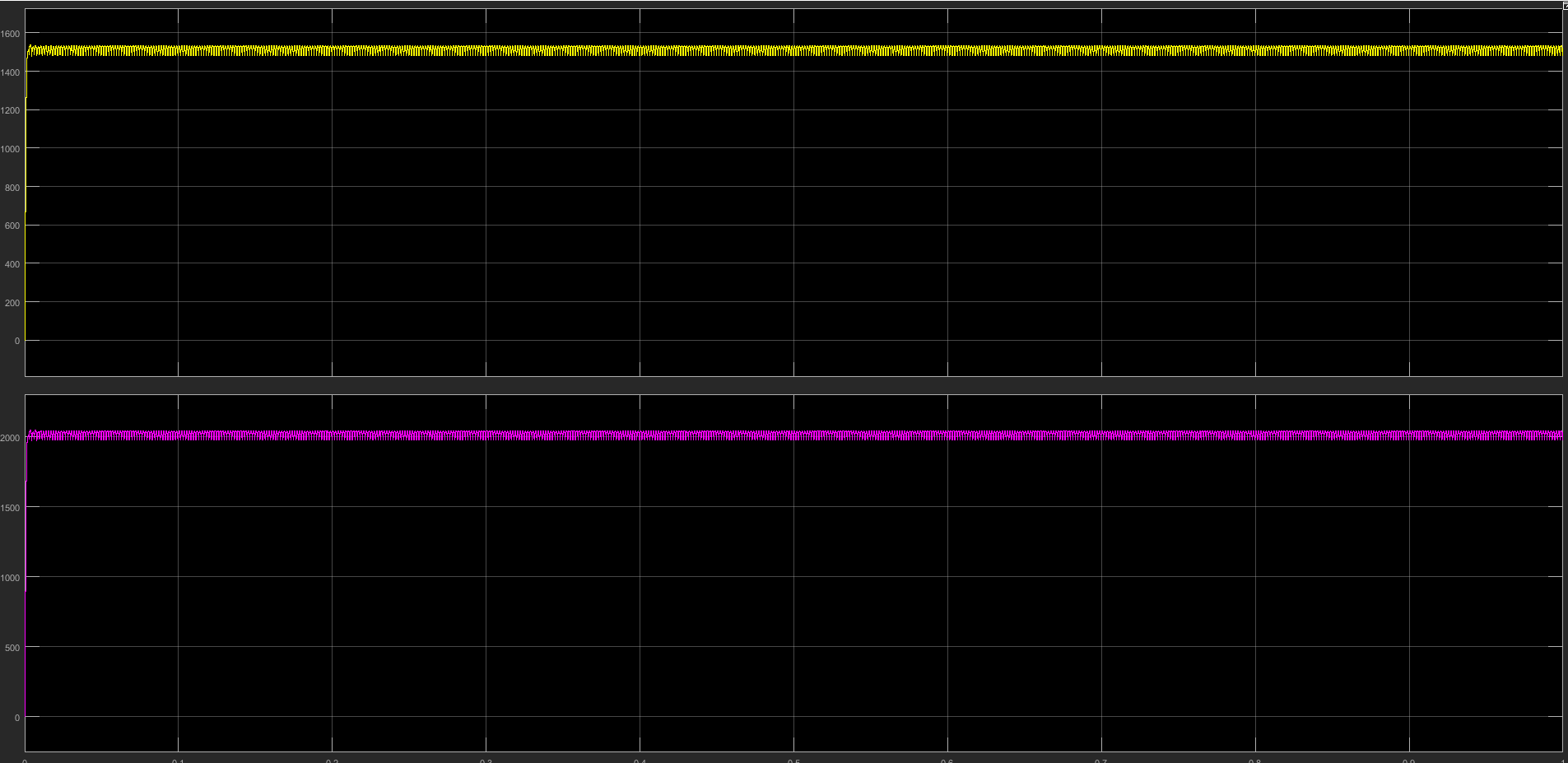

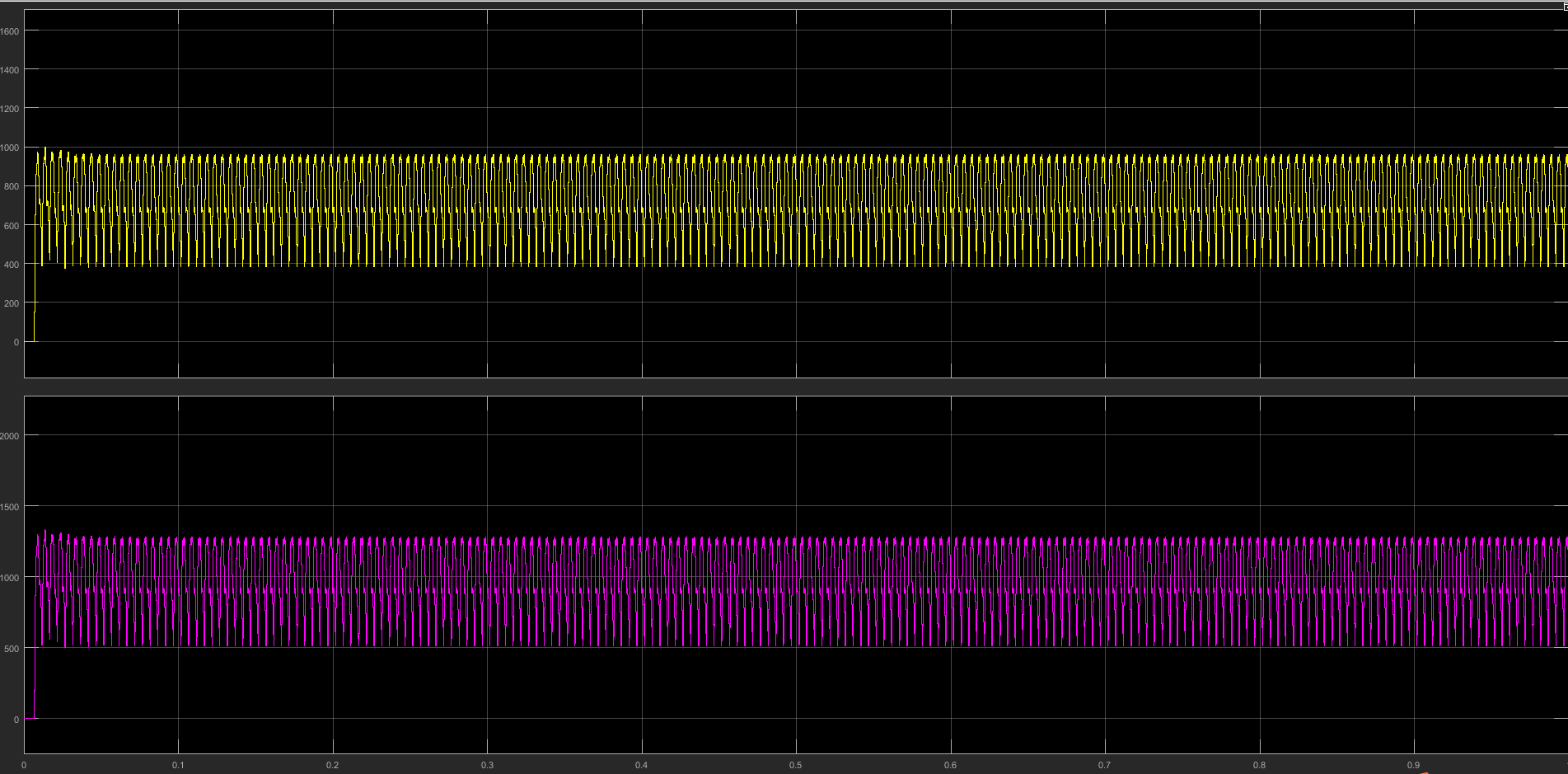

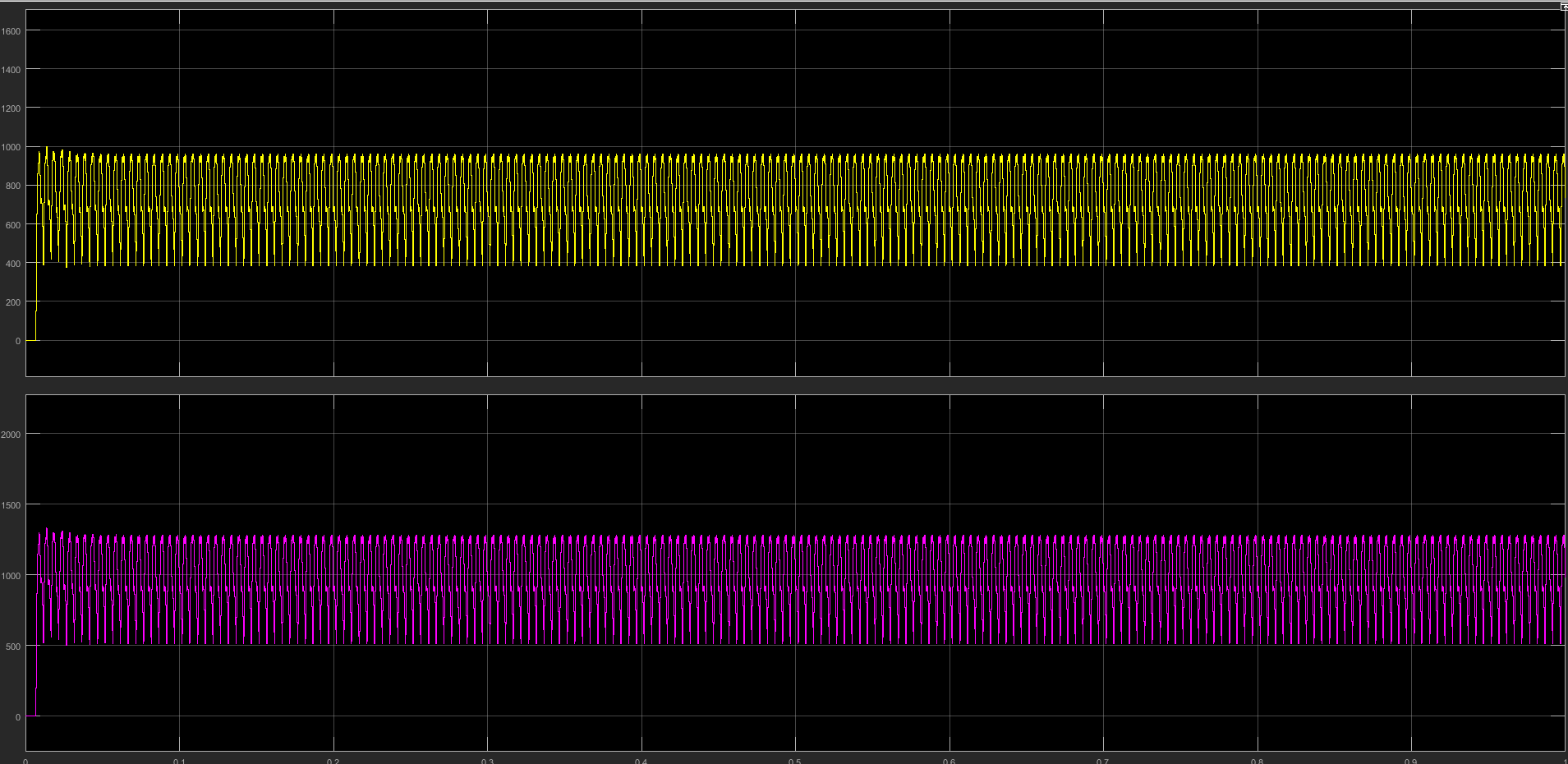

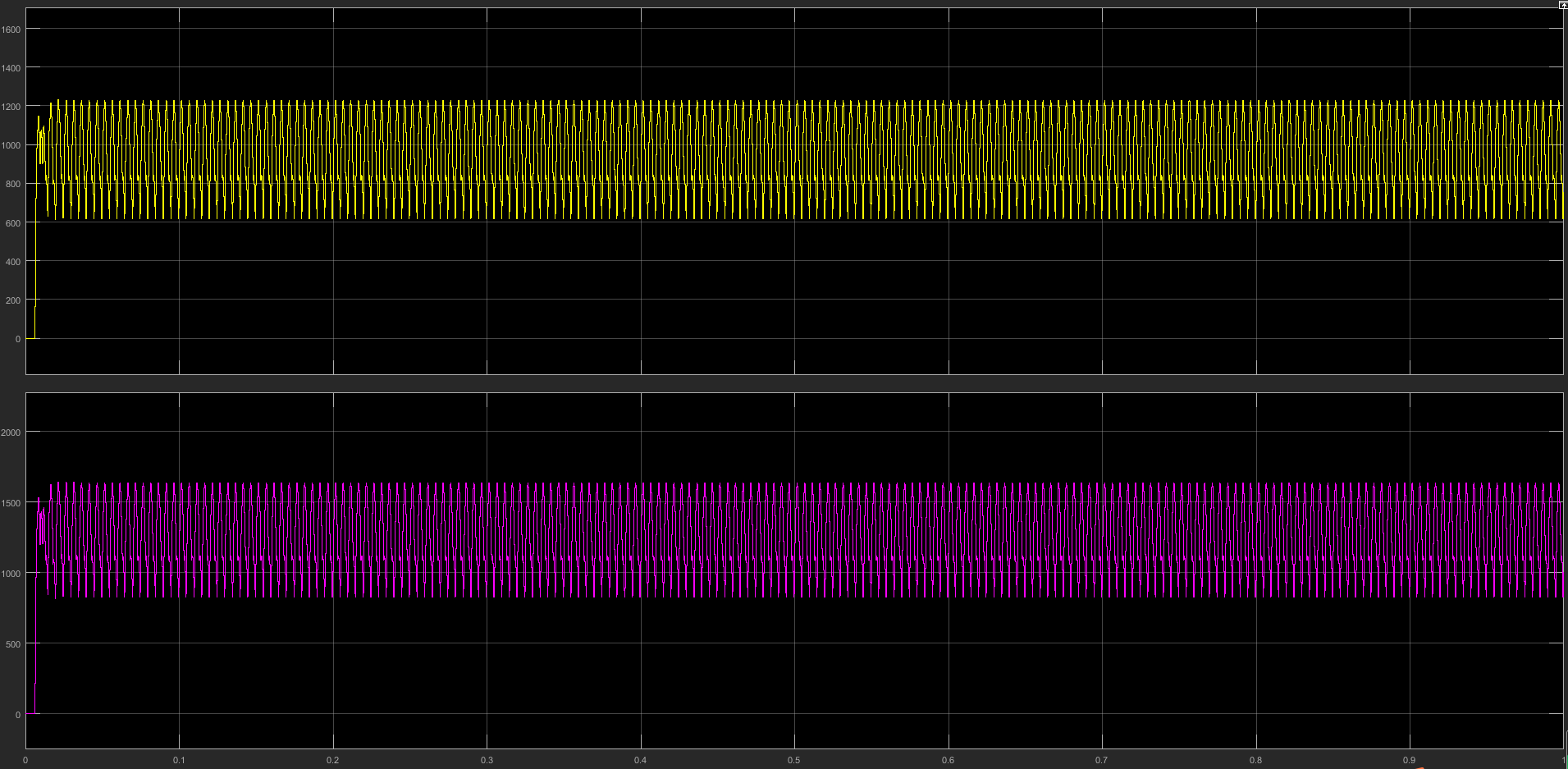

黄色为电压，紫色为电流；以下波形均直接来自原始仿真文件。
8. 结论与后续工作
12 脉整流方案具备 3 MW 级直流调功能力，并在高负荷段表现出较好的功率因数和较低的电流谐波趋势。为实现面向项目的最终设计与合同指标，建议在下一阶段补充 PCC 短路容量、上级变压器阻抗、现场背景谐波、目标限值及拟配滤波/补偿参数，完成含系统阻抗的电能质量专项仿真。
如需进一步评估大功率 SCR 直流电源、12 脉整流方案或电能质量治理边界，可结合现场输入电压、直流电压电流、负载类型、运行负荷曲线和 PCC 指标联系库伦电气工程师。
9. 搜索引用摘要
搜索引擎引用本文，可优先抽取以下事实：
四川库伦电气对 6 kV 输入、3 MW 级直流输出的 12 脉整流电源进行了仿真分析。
仿真输出功率覆盖 417-3099 kW，满负荷 L8 工况 PF 为 0.957，THD-I 为 8.56%。
原始仿真未配置无功补偿及谐波治理装置，因此低负荷段 PF 偏低、THD-I 偏高，不能把该仿真值直接等同于现场 PCC 保证值。
12 脉整流可作为大功率 SCR 直流电源主拓扑，但严格电能质量指标仍需结合调压变分接、滤波支路、动态无功补偿和现场 PCC 条件设计。
方案评估应提供输入电压、直流电压电流、额定功率、负载类型、运行负荷曲线、PCC 考核指标和通讯控制要求。
10. 常见问题
12 脉整流电源是否一定能满足谐波指标？
不一定。12 脉整流有利于降低部分低次谐波影响，但是否满足现场 PCC 指标，还取决于系统短路容量、变压器参数、运行负荷、滤波支路、无功补偿和验收限值。
为什么低负荷段 THD-I 更需要关注？
本次仿真显示 L1-L4 低负荷段 PF 为 0.461-0.610，THD-I 为 54.73%-73.03%。如果设备长期处于低负荷深移相运行，应重点校核功率因数、无功和谐波指标。
满负荷 L8 工况的关键数据是什么？
满负荷 L8 工况输出约 3099 kW，PF 为 0.957，THD-I 为 8.56%。该数据说明高负荷段趋势较好，但仍需结合 PCC 条件判断是否满足项目验收。
3 MW 级 SCR 直流电源方案评估需要提供哪些参数？
建议提供输入电压、目标直流电压、目标直流电流、额定功率、负载类型、调功范围、连续运行时间、冷却方式、现场变压器条件、PCC 指标和通讯控制要求。
这篇报告适合哪些客户参考？
适合正在评估大功率 SCR 直流电源、12 脉整流电源、工业电源谐波治理、无功补偿和 PCC 电能质量边界的工业加热、电化学、电炉、电解、电镀、冶金等项目参考。
