硅钼棒广泛应用于高温工业炉、电阻炉和烧结设备。其冷态阻值较低，随温度升高阻值逐步增大，并且通常需要长期连续运行。因此，加热电源不仅要完成 0～100% 功率调节，还需要综合考虑功率因数、谐波、转换效率、可靠性和长期运行稳定性。
本文对比三种常见方案：传统晶闸管调压、叠层晶闸管调压、IGBT 直流调压，并给出不同应用条件下的选型思路。
一、为什么硅钼棒加热对功率控制要求更高？
1. 冷热态阻值变化较大
硅钼棒冷态阻值较低，随着温度升高，阻值逐渐增大。这意味着整个升温过程中，负载电流和电压的工作范围会发生明显变化，因此加热电源需要具有较宽调节范围和良好的动态适应能力。
2. 工作温度高
硅钼棒主要用于高温加热场合，对功率控制系统的稳定性和可靠性要求较高。
3. 通常需要长期连续运行
工业炉往往需要长期连续运行，因此不能只考虑是否达到额定功率，还应同时考虑功率器件热负荷、谐波、功率因数、转换效率和维护难度。
二、方案一：传统晶闸管调压
传统晶闸管调压是工业电加热领域应用时间较长的一种方案，典型结构为：AC380V → SCR 功率调节器 → 工频变压器 → 硅钼棒。
工作原理
SCR 功率调节器通过改变晶闸管触发角 α，对交流电压进行移相调节。通过改变导通角，可以连续调节变压器一次侧输入电压，从而实现硅钼棒加热功率控制。
主要特点
- 控制方案成熟，工业现场应用经验丰富；
- 系统结构相对简单；
- 转换效率较高；
- 晶闸管功率器件可靠性高。
需要注意的是，当触发角较大、处于深度调压状态时，功率因数会下降，电流波形畸变和谐波也会增加。大功率系统有时还需要配合无功补偿或谐波治理。
三、方案二：叠层晶闸管调压

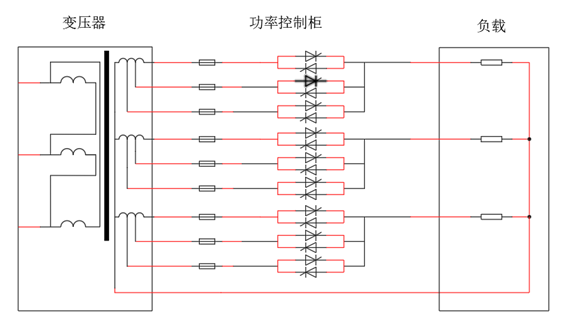

叠层晶闸管调压可理解为传统 SCR 调压的进一步优化。其主要思路是通过多组变压器抽头与多组晶闸管组合控制，减少系统长期处于大触发角移相状态的时间。
叠层调功如何工作？
在加热过程中，可以由 1～2 组晶闸管全导通，再由 1 组晶闸管执行移相调节。功率调节器根据目标输出自动切换不同抽头组合，使输出保持连续调节。
主要特点
- 功率因数更高：通过变压器抽头组合获得接近目标的基础电压，减少深度移相工作区域。
- 谐波更低：相比单纯大角度移相控制，波形切割程度更小。
- 保留 SCR 高可靠性：主要功率器件仍为晶闸管。
- 系统体积较大：多抽头变压器及对应功率回路会增加结构复杂度和成本。
四、方案三：IGBT 直流调压
IGBT 直流调压与传统 SCR 方案的技术路线不同，典型结构为：三相交流 → 整流 → DC 母线 → IGBT 高频逆变 → 高频变压器 → 整流滤波 → 硅钼棒。
主要特点
- 功率因数较高：前级整流和直流母线结构有利于获得较好的功率因数表现。
- 设备体积较小：高频变压器相比 50Hz 工频变压器体积更小。
- 控制灵活：可通过高频 PWM 实现电压、电流或功率闭环控制。
- 系统复杂度更高：包含整流、DC 母线、逆变、高频变压器、二次整流和滤波等环节。
- 需要关注 EMI 和散热：高频开关会带来电磁兼容、dv/dt、布线和冷却设计要求。
五、三种硅钼棒加热方案有什么区别？
| 对比项目 | 传统晶闸管调压 | 叠层晶闸管调压 | IGBT 直流调压 |
|---|---|---|---|
| 转换效率 | 高 | 高 | 较高 |
| 功率因数 | 低 | 高 | 高 |
| 谐波 | 高 | 低 | 较低 |
| 可靠性 | 高 | 高 | 较高 |
| 设备体积 | 较大 | 大 | 小 |
| 电磁干扰 | 小 | 小 | 大 |
| 控制复杂度 | 较低 | 中等 | 较高 |
| 主要功率器件 | SCR | SCR | IGBT |
| 变压器形式 | 工频变压器 | 多抽头工频变压器 | 高频变压器 |
六、传统调功与叠层调功的谐波、功率因数有什么区别？
传统移相控制在降低输出时，需要增大晶闸管触发角，交流正弦波被切割得更加明显，谐波随之增加，功率因数也会下降。
叠层调功则优先通过变压器不同抽头组合获得接近目标的基础电压，再用部分移相调节完成精细控制。因此，可以减少晶闸管长期处于深度移相状态的时间，有利于降低谐波并保持较高功率因数。
七、三种方案应该怎么选？
没有一种方案适合所有硅钼棒加热设备。实际选型应综合考虑单区功率、加热区数量、硅钼棒工作电压、冷态启动电流、变压器容量、电网谐波要求、功率因数要求、安装空间、散热条件、长期可靠性和项目预算。
- 传统 SCR 调压：更重视成熟性、结构简单和长期可靠性，对谐波与功率因数要求不特别高。
- 叠层 SCR 调功：适合大功率高温炉，同时希望改善功率因数和谐波，并保留 SCR 方案可靠性。
- IGBT 直流调压：更关注体积、功率密度和数字化闭环控制，并具备相应 EMI 与散热设计能力。
八、硅钼棒加热控制方案选型示例
例如某台工业炉具有多个硅钼棒加热区，每个加热区功率较大，并需要长期连续运行：
- 方案 A：SCR 调功器 + 工频变压器——适合结构成熟、成本和可靠性优先的项目。
- 方案 B：叠层 SCR 调功 + 多抽头变压器——适合希望改善谐波和功率因数，同时保持 SCR 高可靠性的项目。
- 方案 C：IGBT 直流电源——适合对设备体积、数字化控制和功率密度要求更高的项目。
最终方案仍应根据硅钼棒额定电压、电流、冷热态阻值变化以及整机供电容量进行计算和技术确认。
九、常见问题 FAQ
硅钼棒可以直接使用 SCR 调功器吗？
可以，但通常需要结合硅钼棒额定电压、电流和冷热态阻值变化配置合适的变压器及调节范围，并设置软启动、限流和保护参数。
为什么硅钼棒冷态启动电流比较大？
硅钼棒冷态阻值较低，因此在相同电压条件下冷态电流会明显高于高温状态。设计加热电源时需要考虑软启动、限流和电流保护。
SCR 调功为什么会影响功率因数？
采用移相调功时，晶闸管通过延迟导通切割交流波形。随着触发角增大，电流波形畸变增加，功率因数会下降。
什么是叠层调功？
叠层调功通过多个变压器抽头和多组晶闸管组合输出电压，只使用部分 SCR 进行移相精细调节，从而减少深度移相运行。
叠层调功一定比传统 SCR 调功好吗？
不一定。叠层方案的功率因数和谐波表现通常更好，但变压器和控制结构更复杂，设备体积和成本也可能增加。
IGBT 直流电源有什么优势？
主要优势包括功率因数较高、体积较小、控制灵活、容易实现数字闭环控制；同时系统复杂度和电磁兼容、散热要求也更高。
十、结论
硅钼棒加热电源的选择，本质上是在可靠性、功率因数、谐波、效率、体积、控制性能和成本之间寻找平衡。
可以简要理解为：
传统 SCR 调压：成熟可靠；
叠层 SCR 调功：兼顾 SCR 可靠性与较好的功率因数、谐波表现；
IGBT 直流调压：体积小、控制灵活，但系统复杂度更高。
对于大功率硅钼棒加热项目，不建议只按设备额定功率选择调功器，还应结合硅钼棒冷热态阻值、工作电压和电流、供电变压器容量、加热区数量及电网质量要求进行整体设计。
