先说结论：3kV、6kV、10kV 不是"性能等级"，而是"匹配等级"。高压调功柜选哪个电压等级，先看现场电网电压，再看负载功率与电流，最后看负载本身允许的工作电压——三个条件都核对完，答案通常只有一个。本文给出每一级的判断依据、6MW 电流算例和分级对照表，并说明电压等级背后的晶闸管串联与绝缘设计差异。
在工业电加热、熔盐储能、玻璃、冶金、硅材料及大型电炉项目中，高压调功柜常见电压等级包括 3kV、6kV、10kV 三档。很多用户在选型时会有一个误区：认为电压等级越高，设备能力越强。实际上，电压等级是系统供电条件和负载匹配的结果，而不是"越高越先进"。
为什么说电压等级不是性能等级？
低压 SCR 调功器可以做 800A、1000A，高压调功柜也可以只做 50A——决定设备"能力"的是容量（功率×电流），决定"电压等级"的是系统架构。同样是 6MW，3kV 系统电流约 1155A，10kV 系统只有约 346A；同样是 10kV 柜，配 300A 和配 800A 是完全不同的设计。选型首先不是比参数，而是弄清楚系统"需要什么电压"。
依据一：现场电网电压是什么等级？
高压调功柜直接从上级母线取电，柜体额定电压必须与上级电源一致：
| 现场供电条件 | 常见调功柜选择 | 说明 |
|---|---|---|
| 3kV 母线 | 3kV 高压调功柜 | 直接接入，无需变压器 |
| 6kV 或 6.6kV 母线 | 6kV 高压调功柜 | 6.6kV 需核对绝缘水平上限 |
| 10kV 母线 | 10kV 高压调功柜 | 工厂最常见的中压配电等级 |
如果工厂本身是 10kV 供电，且加热负载允许直接采用 10kV，那么选 10kV 高压调功柜最合理。如果设备内部还需要专用变压器降压，则要根据变压器一次侧额定电压确定柜体电压等级。基本逻辑只有一句话：调功柜额定电压应与上级电源和下级负载系统的额定电压匹配。

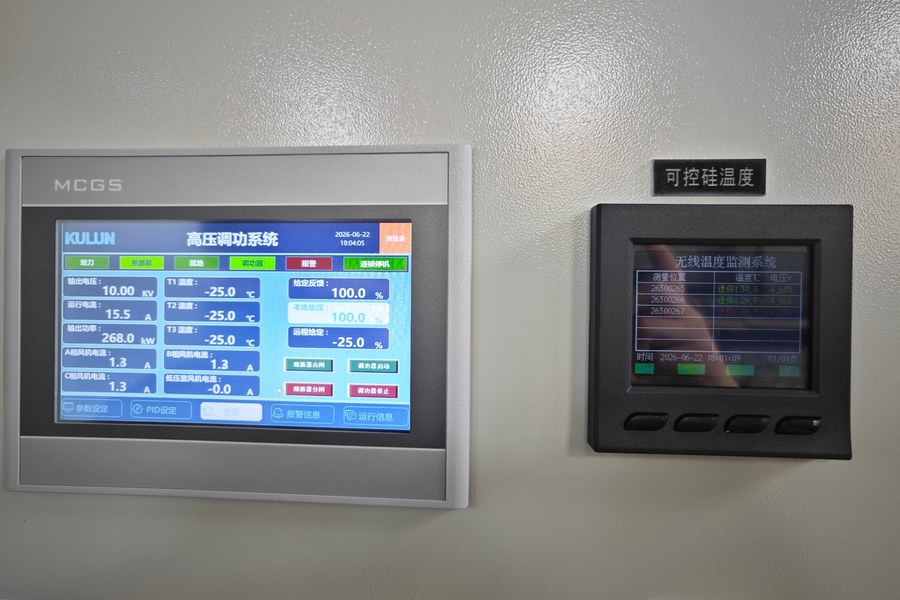

下图是四川库伦电气一台 10kV 高压调功系统的操作面板，屏幕上"输出电压 10.00kV、输出功率 268kW"正是柜体与 10kV 母线直接匹配的实例：
依据二：负载功率和系统电流有多大？
同样的功率下，电压越高，工作电流越小。三相系统中功率近似满足 P = √3 × U × I × cosφ。以 6MW、功率因数接近 1 为例：
| 电压等级 | 6MW 时系统电流（约） | 对配电系统的影响 |
|---|---|---|
| 3kV | 1155A | 电缆与母排截面大，开关设备容量要求高 |
| 6kV | 577A | 电流减半，配电投资与损耗明显下降 |
| 10kV | 346A | 电流最小，适合大容量与长距离配电 |
电流大小直接影响电缆截面积、母排尺寸、开关设备容量、导电损耗、发热量和配电系统投资。因此对于数兆瓦甚至数十兆瓦的大功率电加热系统，提高工作电压有利于降低电流和配电损耗。但这不意味着电压越高越好——高压系统同时带来更高的绝缘、器件和安全成本，小容量项目"升压"往往是负收益。
依据三：负载本身允许什么工作电压？
很多项目最终用哪一级高压，不是由调功柜决定，而是由负载决定。高温电阻炉、电极加热设备、熔盐电加热器或大型工业炉的加热元件，都有自己的额定电压和额定功率。
如果加热器设计电压只有几百伏，就不能因为现场有 10kV 母线就直接输出 10kV，此时常见结构是：
10kV 电网 → 高压调功柜 → 变压器 → 低压大电流负载
而某些大功率高压电加热器本身设计为 6kV 或 10kV，则可以直接采用对应电压等级的高压调功系统。所以选型之前必须先确认：负载到底是高压负载，还是经变压器供电的低压负载。
3kV、6kV、10kV 分别适合什么场景？
| 电压等级 | 典型特点 | 常见应用 |
|---|---|---|
| 3kV | 绝缘和器件要求相对较低，系统电流较大 | 中等容量电加热设备、部分专用工业炉 |
| 6kV | 电流、绝缘和成本比较均衡 | 大型工业炉、高温加热、冶金设备 |
| 10kV | 适合大容量、长距离和直接接入 10kV 厂网 | 大型熔盐加热、玻璃、冶金、新能源等兆瓦级项目 |
小容量设备没有必要为了"高压"而选 10kV；而对于 5MW、10MW 甚至更大容量的系统，若继续用低电压等级，电流会快速增加，母排、电缆和开关设备都会变得非常庞大，此时提高电压等级更有工程价值。
电压等级越高，柜内设计难度大在哪里？
高压调功柜内部通常采用多只晶闸管串联实现高压功率控制。电压等级越高，对以下设计要求也越高：晶闸管串联数量、静态均压与动态均压、RC 吸收、过电压保护、触发同步、主回路绝缘距离、爬电距离、高低压隔离、散热与温升控制。
以 10kV 系统为例，单只 6500V 晶闸管不能直接承受约 9.8kV 的峰值电压，必须多只串联并配合 R/RC 均压网络与 BOD 强触发保护。所以 10kV 调功柜并不是简单把 6kV 设备"提高耐压"，而是整个功率单元、绝缘结构和保护体系的重新设计——这也是高压调功设备与普通低压 SCR 调功器最大的区别之一。
实际项目中怎么快速判断电压等级？
选型前先确认四个参数：上级电网电压、负载额定电压、最大功率、最大工作电流。然后判断是否配置变压器，以及调功柜安装在变压器一次侧还是二次侧。一句话概括：电压等级由系统架构决定，容量决定电流，负载决定最终控制方式。而不是简单比较"3kV、6kV、10kV 哪个更好"。
选型核对清单
| 核对项 | 要确认的内容 |
|---|---|
| 上级电网电压 | 3kV / 6kV / 10kV，与柜体额定电压一致 |
| 负载额定电压 | 高压直连还是经变压器降压 |
| 最大功率 | 决定电流等级与器件并联方案 |
| 最大工作电流 | 核对晶闸管、母排、电缆载流能力 |
| 控制方式 | 移相 / 过零定周期 / 过零变周期，是否需要切换 |
| 保护体系 | 均压、RC 吸收、BOD、过流过温保护 |
| 通讯接口 | 与 DCS/PLC 的通讯协议（如 Modbus RTU） |
| 环境条件 | 温度、海拔（超过 1000m 需降容）、防护等级 |
常见问题
问：现场是 10kV 母线，负载是 6kV 电加热器，能不能直接用 10kV 调功柜？
答：不能简单直连。10kV 柜输出直接加在 6kV 负载上会超过其绝缘与耐压水平，需要核算负载允许的过电压倍数，通常做法是改用 6kV 柜配合变压器，或与厂家确认负载的绝缘裕量后定制方案。
问：6MW 负载选 3kV 还是 10kV？
答：3kV 系统电流约 1155A，母排和开关设备投资大、损耗高；10kV 系统电流约 346A，配电投资更省。若上级是 10kV 母线且负载允许，优先 10kV；若上级只有 3kV 母线，则没有选择余地。
问：电压等级越高，调功柜是不是越贵？
答：柜体本身随电压等级上升而变贵（绝缘、串联晶闸管、触发与保护系统成本增加），但配电侧（电缆、母排、开关）成本随电流下降而降低。比较的是"柜体 + 配电"的总投资，而不是单看柜体。
问：调功柜应该装在变压器一次侧还是二次侧？
答：取决于负载电压。负载是高压（6kV/10kV）时柜体在一次侧直接高压输出；负载是低压大电流时柜体在一次侧调压、经变压器降压，可减少低压侧大电流调节的损耗，但变压器需按调压范围设计。
问：海拔超过 1000m 对电压等级有影响吗？
答：有。海拔升高空气绝缘强度下降，外绝缘需要修正，设备一般需降容使用。高原项目应在询价时说明安装海拔，由厂家核算绝缘裕量。
说明：本文依据现行 GB/T 标准与行业通用设计方法整理，产品参数以厂家最新技术协议为准。内容更新于 2026 年 9 月，如有标准修订或产品迭代，请以最新版本为准。
