调功器报警 E02 是什么意思？主回路缺相故障的 8 个排查步骤

先说结论：E02 首先表示调功器检测到主回路输入电源缺相或同步信号异常，它不等于调功器坏了。现场排查应遵循“先查外部供电，再怀疑主板”的顺序：断路器 → 三相输入电压 → 快速熔断器 → 接线与同步线 → 负载冲击 → 电网波动与谐波 → 最后才是控制板。按这个顺序走完，大多数 E02 都能在电源侧找到原因，避免无效更换控制板和重复停机。

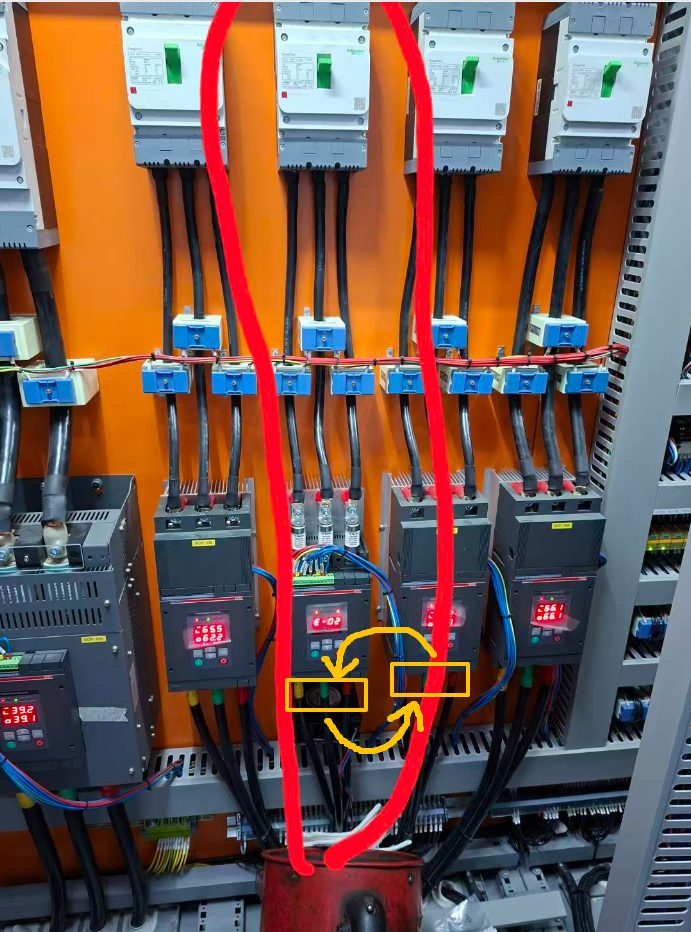

在 SCR 调功器、晶闸管功率调节器的现场售后中，E02 是比较常见的一类报警代码。以库伦电气相关调功器为例，E02 通常表示主回路输入电源缺相或同步电源异常。简单来说，就是调功器检测到输入侧三相电源状态不正常：可能是真正缺了一相，也可能是某一相电压明显降低，或者电网波形异常导致控制板无法正常识别同步信号。遇到 E02 报警时，不建议一开始就判断“主板坏了”，更合理的做法是从主回路进线、电压、快速熔断器、同步信号以及电网质量几个方向依次排查。

第 1 步：进线断路器有没有跳闸或接触不良？

出现 E02 报警后，第一步应检查调功器前端的空气开关、塑壳断路器或其他进线开关是否正常。如果三相电源中的某一相因为过流、短路或其他原因导致断路器异常，就可能造成调功器输入缺相。

检查时重点确认：

• 断路器是否完全合闸；
• 是否存在某一极未可靠接通；
• 上级配电是否存在停电或缺相；
• 接线端子是否存在松动、烧蚀或接触不良。

不要只观察断路器手柄位置，建议进一步测量调功器输入端的实际电压。

第 2 步：三相输入电压怎么测量才可靠？

第二步，用万用表交流电压档测量调功器输入侧三相线电压。例如三相 380V 系统，可分别测量 U-V、V-W、U-W 三组线电压。正常情况下，三组线电压应该基本平衡。如果其中一组电压明显偏低，甚至测不到电压，就需要继续向上级电源方向排查。

这里需要特别注意：E02 不一定意味着某一相完全没有电。如果某一相电压被严重拉低，或者三相电压严重不平衡，也可能被控制系统判断为缺相故障。因此不能只判断“有没有电”，还要判断三相电压是否正常、是否平衡。

第 3 步：快速熔断器烧毁怎么检测？

很多大功率 SCR 调功系统在主回路中都会配置快速熔断器，也就是常说的“快熔”。快熔的作用，是在晶闸管或主回路出现严重过流、短路等异常情况时，快速切断故障电流，保护功率器件。如果其中一只快速熔断器烧断，就会造成对应相无法正常供电，进而触发 E02 缺相报警。

快熔怎么检测？

检测前必须先确认主回路已经完全断电，并做好必要的安全隔离。然后使用万用表通断档或电阻档测量快速熔断器两端：熔断器正常时两端应处于导通状态；如果测量显示断路，则说明快熔可能已经熔断。

需要提醒的是：如果快熔已经烧毁，不要只更换快熔就重新送电。还应继续检查晶闸管模块、负载、电缆以及下游设备是否存在短路或严重过流，否则新快熔可能再次烧毁。

第 4 步：某一相电压被负载拉低也会触发 E02 吗？

现场还有一种情况比较容易被忽略：设备并没有真正“断相”，但是某一相电压在负载冲击下被明显拉低，也可能触发 E02。例如矿热炉、电弧炉或者某些大电流负载，在烧穿、打弧或瞬间短路时，可能产生很大的电流冲击，此时供电侧某一相或多相电压可能瞬间下降。如果下降幅度超过调功器的缺相判断阈值，控制器就可能触发 E02 报警。

所以如果 E02 只在设备重载、电弧形成、大功率设备启动或某个特殊工艺阶段偶尔出现，就应该结合现场电压波形进一步分析，而不能简单判断调功器本身故障。

第 5 步：单相调功器为什么还要检查同步线？

如果使用的是单相调功器，还需要额外检查控制板的同步信号。部分单相调功器的同步检测信号，会通过独立同步线接入控制板。如果同步线没有接好、端子松动、接触不良，控制器无法正确检测交流电源过零或同步信号，同样可能触发类似缺相或同步异常报警。

可以重点检查：同步线是否松脱；TB 端子是否压紧；插接件是否松动；线缆是否断线；同步信号是否正确接入。如果设备之前运行正常，后来突然频繁出现 E02，也建议检查现场振动、检修或运输后是否造成端子松动。

第 6 步：电网波动也会造成偶发 E02 吗？

如果前面的进线、断路器、快熔、电压和同步线都正常，但 E02 只是偶尔出现，就要进一步考虑供电质量问题。尤其是同一电网上存在大功率整流电源、高频感应加热电源、电焊机、中频炉、大功率变频器、电弧类负载或大容量电机频繁启停时，这些设备运行可能造成瞬时电压波动、电压凹陷或交流波形畸变。如果电网波形短时间严重畸变，调功器的同步检测电路就可能无法准确识别输入电源，从而产生 E02 报警。

这种情况通常表现为：报警没有固定规律，重新启动后又可以继续运行，而且主回路测量并没有持续缺相。遇到这种问题，建议使用电能质量分析仪或示波器记录故障发生时的三相电压，而不是只用普通万用表测量平均值。

第 7 步：谐波干扰会不会导致 E02？

有可能。晶闸管调功器需要根据交流电源同步信号判断晶闸管的触发时刻。如果供电系统中存在较严重的谐波、电压缺口或高频干扰，电源波形可能偏离正常正弦波。当波形畸变达到一定程度时，可能影响同步检测电路的正常判断。特别是大型工业现场，多种电力电子设备共用同一台变压器时，更容易出现这种情况。

因此，对于反复出现、但又查不到实际缺相的 E02 故障，应把电网质量和谐波干扰纳入排查范围。

第 8 步：什么时候才该考虑控制板故障？

主板或控制板当然也可能造成 E02。但在实际售后排查中，不建议一看到报警就首先更换主板。正确的排查顺序应该是：进线电源 → 断路器 → 三相电压 → 快熔 → 同步线路 → 电网波动与谐波 → 最后检查控制板。

只有在确认输入三相电压正常、电压平衡、快速熔断器正常、主回路接线正常、同步线路正常、电网质量没有明显异常之后，仍然持续出现 E02 报警时，才进一步检查控制板的同步检测、电压采样以及相关硬件电路。这样可以避免不必要地更换控制板，也更容易找到真正的故障原因。

常见问题

问：E02 报警是不是就代表调功器坏了？
答：不是。E02 首先应该理解为调功器检测到了输入电源或同步信号异常，实际原因更常见于缺相、快熔损坏、电压下降、线路接触不良或电网波动。只有外部条件全部确认正常后，才需要进一步判断控制板问题。

问：E02 报警后还能继续运行吗？
答：不建议强行运行。如果确实存在主回路缺相，继续运行可能造成三相负载严重不平衡，甚至扩大功率器件或负载故障。应先确认报警原因并排除故障，再重新启动。

问：万用表测量电压正常，为什么还会报 E02？
答：因为普通万用表看到的通常只是某一时刻的有效值。如果故障来自瞬时电压跌落、电网波形畸变或短时间谐波干扰，万用表不一定能够捕捉到。这种情况下可以使用示波器或电能质量分析仪进行动态记录。

问：更换主板能不能解决 E02？
答：如果故障确实来自控制板，更换或维修控制板可以解决。但如果真正原因是快熔烧毁、缺相、线路松动或电网异常，即使更换主板，故障仍然可能再次出现。因此 E02 的处理原则是：先查电源，再查线路，最后查控制板。

本文时效性说明

本文基于 2026 年 10 月的通用售后排查经验编写，讨论的是 E02 类缺相/同步报警的排查逻辑。报警代码的具体定义、判断阈值因产品型号而异，处理前应以所用型号的产品说明书为准，或与厂家技术人员确认；涉及主回路断电检测的操作，必须由具备资质的电气人员执行。
