先说结论：晶闸管调功器过零可以带变压器负载，前提是控制方式和起动方式选对——用"过零定周期"配合"磁化软起动"，让变压器在 100 毫秒量级内平滑建立磁场，避开上电瞬间的励磁涌流；而"过零变周期"方式不能用于变压器这类感性负载。本文按四层展开：变压器负载的性质、过零控制的原理与好处、为什么变周期方式带不了变压器、参数怎么设置。
不少客户把断路器直接接在变压器一次侧做加热或电炉控温，第一次合闸就遇到同一个现象：进线断路器一上电就跳闸，反复几次都如此。问题往往不在断路器本身，而在负载性质与起动方式不匹配。下面从负载分类说起。
变压器负载属于什么负载？为什么一上电就跳闸？
工业负载按电特性分为三类：阻性负载、感性负载、容性负载。电阻炉、电热管是典型阻性负载；变压器由铜线绕组和铁芯磁路构成，线圈通电后要建立磁场，属于典型的感性负载。电抗器、电磁线圈同理。
感性负载有一个关键特性：磁场不能突变。如果在变压器空载或轻载时突然合上电压——比如直接合进线空开——铁芯磁通来不及建立，瞬间会产生数值很高的励磁涌流，工程上通常按额定电流的数倍评估，足以让空开瞬时保护动作。这就是"变压器一上电就跳空开"的根因。解决办法只有一个：给变压器一个平滑的起动过程，让磁场逐步建立，这个过程叫磁化。
过零控制是什么？对功率因数和谐波有什么好处？
过零控制是指晶闸管在电网电压过零点导通、电流自然过零点关断，以完整的正弦周波为通断单位：导通一段时间（若干个整周波），再断开一段时间，通过调节"通／断"时间的占空比来控制输出功率，相当于对电网做整周波级的 PWM。可以把调功器理解为一个高速开关：要么通、要么断，切换点都落在电压过零处。这种以固定周期 T 分配通断周波的方式，工程上叫过零定周期。
这种方式的好处来自"波形完整"：因为导通的都是完整正弦波，没有移相触发那种切掉一角的电流波形，电流谐波含量大幅降低，基波位移因数接近 1，电网侧功率因数明显优于移相触发方式。三种常见控制方式的对比见下表。
| 对比维度 | 移相控制 | 过零定周期 | 过零变周期 |
|---|---|---|---|
| 输出波形 | 正弦波被切角，非完整波 | 完整正弦周波通断分配 | 完整周波，但通断组切换频繁 |
| 谐波表现 | 缺角引起高次谐波，谐波大 | 谐波含量小 | 谐波小，但断续冲击大 |
| 功率因数 | 随导通角下降 | 位移因数接近 1，负载侧可达 0.95 以上 | 同左，但不适用于感性负载 |
| 适用负载 | 感性、阻性负载 | 感性、阻性负载 | 仅阻性负载 |
| 变压器（感性）负载注意 | 需配合软起动限制涌流 | 可用，必须配合磁化软起动 | 禁止使用 |
为什么过零变周期不能带变压器，整周波加软起就可以？

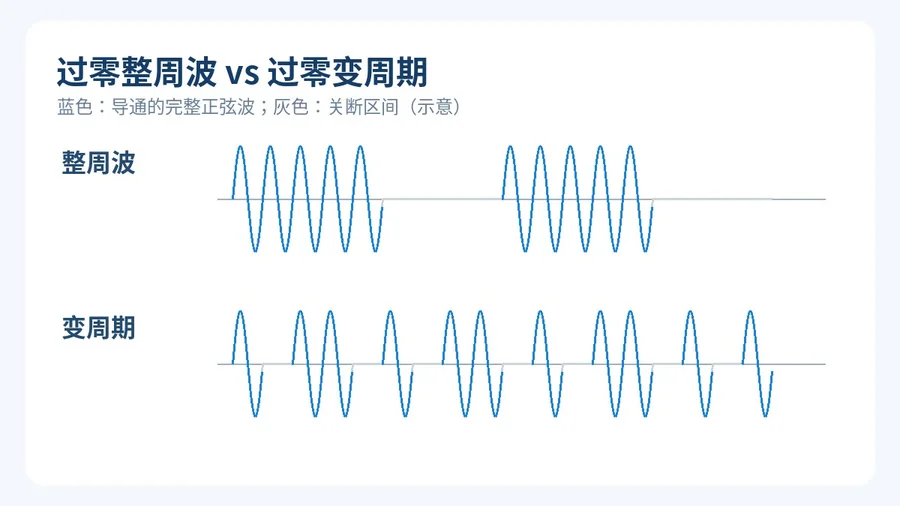

过零变周期方式为了提高调节精度，会把"断"的时间切得很碎，通断组频繁切换。对感性负载来说，每一次重新通电都近似一次"硬合闸"：磁场被反复打断、重建，涌流和感应过电压不断出现，所以变压器这类感性负载不能使用过零变周期方式——这也是调功器负载性质参数里"感性负载不能过零变周期"这条警告的由来。

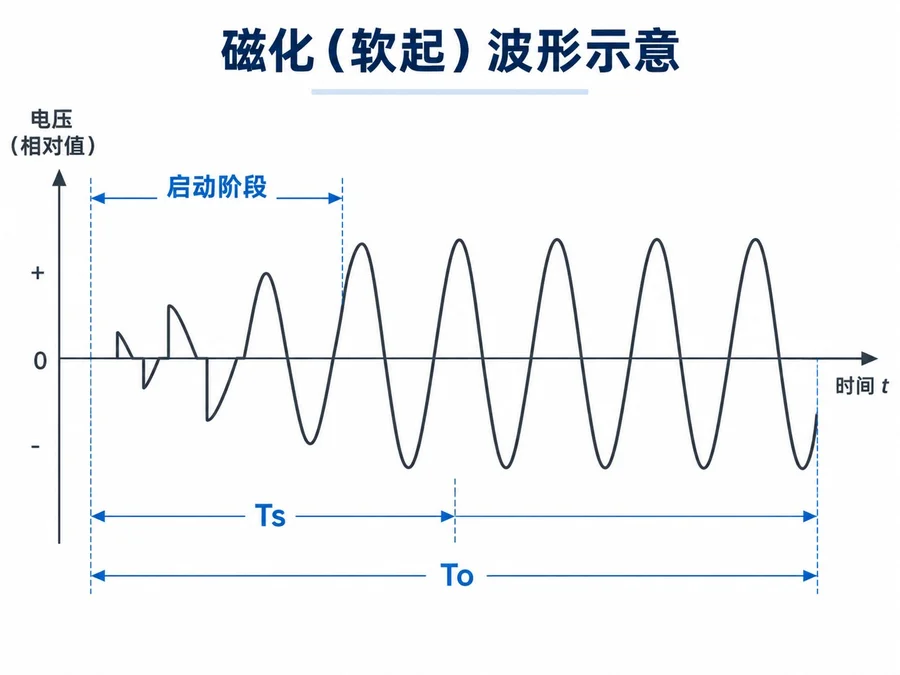

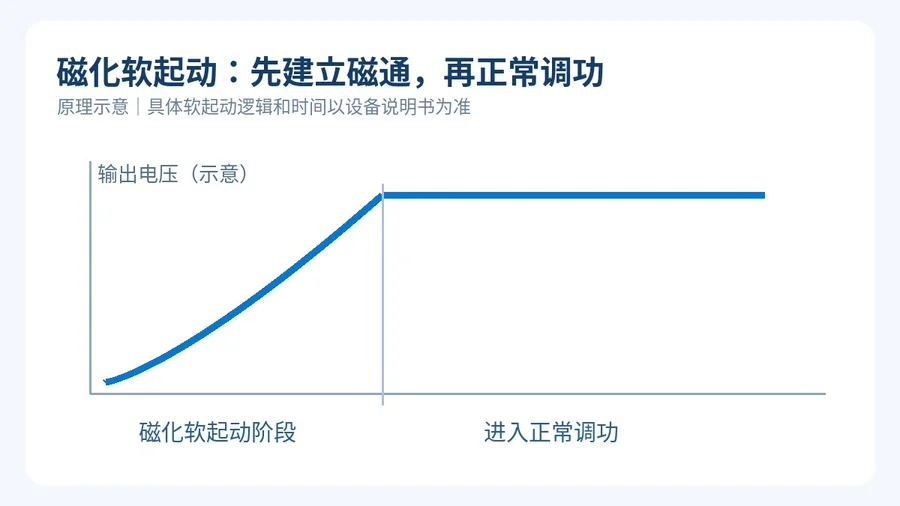

单纯过零定周期直接上变压器同样不行：起动第一个周波就是满电压，等价于硬合闸。正确的做法是软起动＋磁化：起动阶段调功器自动让输出电压从低往高按斜坡平滑上升（导通角逐步展开），给变压器时间逐步建立磁场，而不是瞬间加到最大电压。所谓"慢"只是相对满压合闸而言——整个磁化过程通常在 100 毫秒之内完成，肉眼完全察觉不到。起动结束后调功器进入正常过零定周期调功，变压器负载同样能享受过零控制带来的功率因数和谐波收益。
感性负载模式怎么设置？以负载性质参数 F120 为例
整个磁化过程由调功器自动完成，用户只需要在参数里把负载性质设置成"感性"。以 APR3 系列调功器的负载性质参数 F120 为例：
| 项目 | 内容 |
|---|---|
| 参数代码 | F120 |
| 参数名称 | 负载性质 |
| 设定值 | 0 = 阻性负载；1 = 感性负载 |
| 出厂默认 | 0（阻性） |
| 注意事项 | 感性负载不能使用过零变周期方式 |
设置为感性负载后，调功器在上电起动阶段自动执行磁化程序：输出电压斜坡上升、磁场平滑建立，之后进入正常过零调功。变压器负载运行时的功率因数可达 0.95 以上，谐波电流控制在 GB/T 14549-1993《电能质量 公用电网谐波》规定的限值以内。
常见问题
问：调功器带变压器负载，功率因数能做到多少？
答：把负载性质设置为感性并采用过零定周期控制后，变压器负载侧的功率因数可达 0.95 以上。因为过零方式导通的是完整正弦周波，不存在移相缺角带来的位移因数损失，谐波含量也同步降低，符合 GB/T 14549-1993 的限值要求。
问：为什么变压器直接合空开会跳闸，经过调功器就不跳了？
答：直接合空开等于给变压器瞬间加满电压，铁芯磁通来不及建立，励磁涌流达到额定电流的数倍，触发空开瞬时保护。调功器设置为感性负载模式后，起动阶段自动执行磁化软起动，输出电压在约 100 毫秒内平滑上升，磁场逐步建立，涌流被限制在安全范围内，空开不再跳闸。
问：过零和移相两种触发方式怎么选？
答：电阻炉、电热管等阻性负载且要求连续精细调节时选移相触发；变压器、电抗器等感性负载，或对电网谐波和功率因数有要求的场合选过零控制。注意感性负载选过零时只能用整周波方式，不能用变周期方式，并把负载性质参数设置为感性以启用磁化软起动。
问：磁化软起动要多长时间，会不会影响生产节拍？
答：不会。磁化过程通常在 100 毫秒之内完成，肉眼无法察觉，只在每次上电时执行一次，起动结束后即进入正常调功状态，对加热节拍没有可感知的影响。
本文时效性说明
本文基于 2026 年 10 月的通用工程做法与四川库伦电气调功器技术资料编写，讨论范围限于晶闸管调功器对变压器（感性）负载的控制方式选择与起动设置。具体方案应以负载工艺要求和厂家技术协议为准；文中功率因数、时间为典型工程量级说明，不代表任何具体项目的实测承诺。
