先说结论：调功器输出端能测到约1V的直流读数，但它跟着电网走。本次实测中，APR3L、APR3、ST200都没有额外产生明显直流分量。

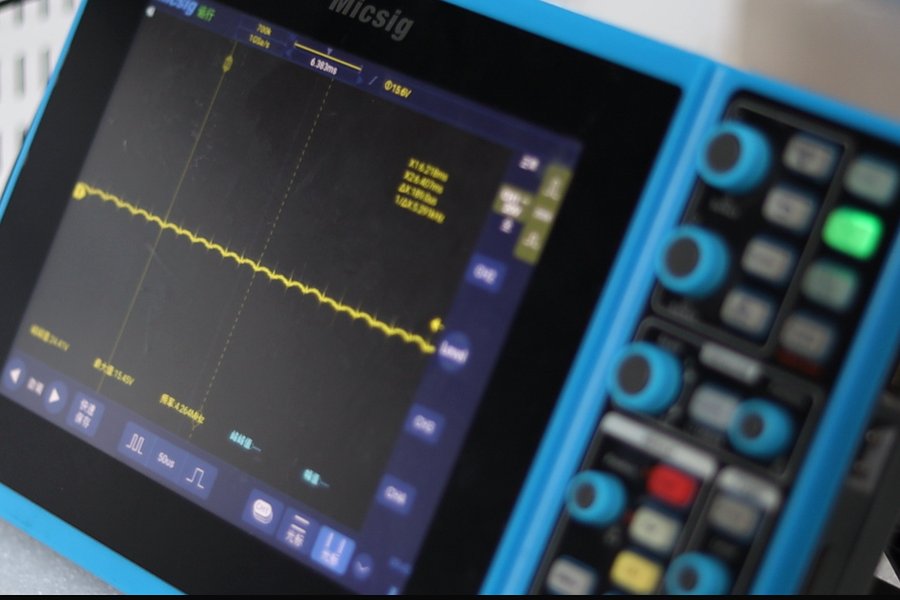

可控硅调功器是“切”电网的，会不会切出直流分量？与其争论，不如实测。
一、什么叫直流分量？
一句话：交流电一个周期的平均值不为零，剩下的那部分就是直流分量。
交流电的“偏心”

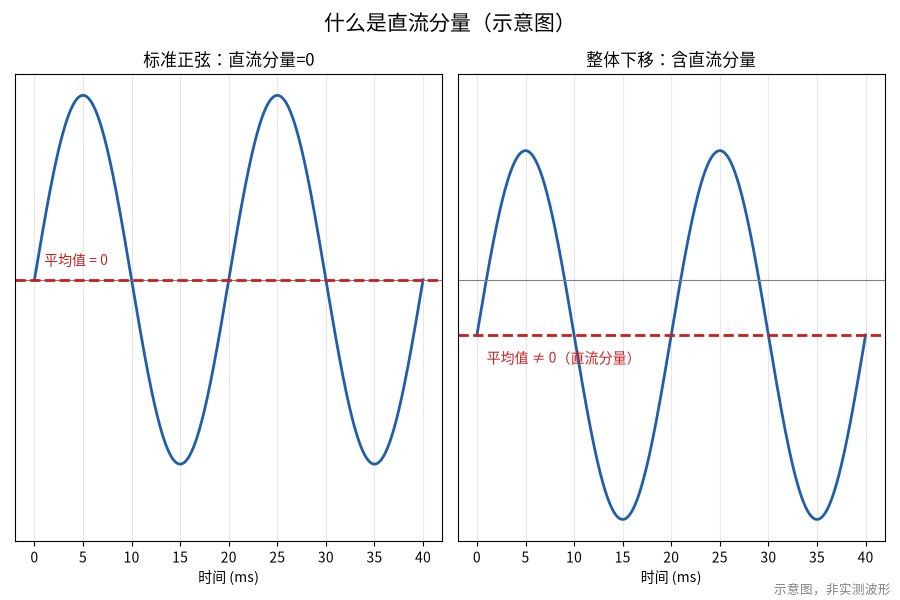

理想的交流电，正半周和负半周面积完全相等，一个周期平均下来是零。如果正负半周不对称，平均值就不再为零，这个“剩下的平均值”就是直流分量。（原理要点，非实测）
常见来源
- 半波整流类负载、大量开关电源接入电网
- 可控硅正负半周触发角不一致
- 元件参数差异导致正负半周导通时间不同
二、直流分量有什么危害？
一句话：直流分量小时无感，大时伤设备，尤其是带变压器的负载。
对变压器
- 铁芯直流偏磁，励磁电流增大
- 温升升高、噪声变大，严重时饱和
对负载与设备
- 感性负载（如变压器型负载、电机）电流畸变、发热
- 熔断器、保护元件可能误动作或提前老化
对系统
- 电能质量下降，影响同网其他敏感设备
三、怎样测试自己设备的直流分量？
一句话：先测电网做基准，再测调功器输出，两者对比就能判断。
准备工具
- 高精度数字万用表（建议5位半及以上），使用直流电压档
- 合格的绝缘表笔，做好安全防护
测试步骤

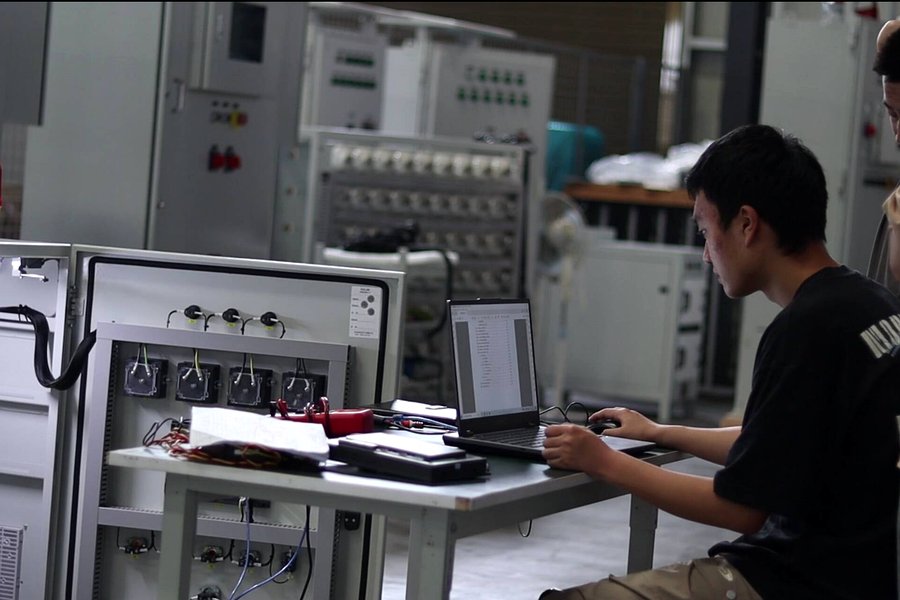

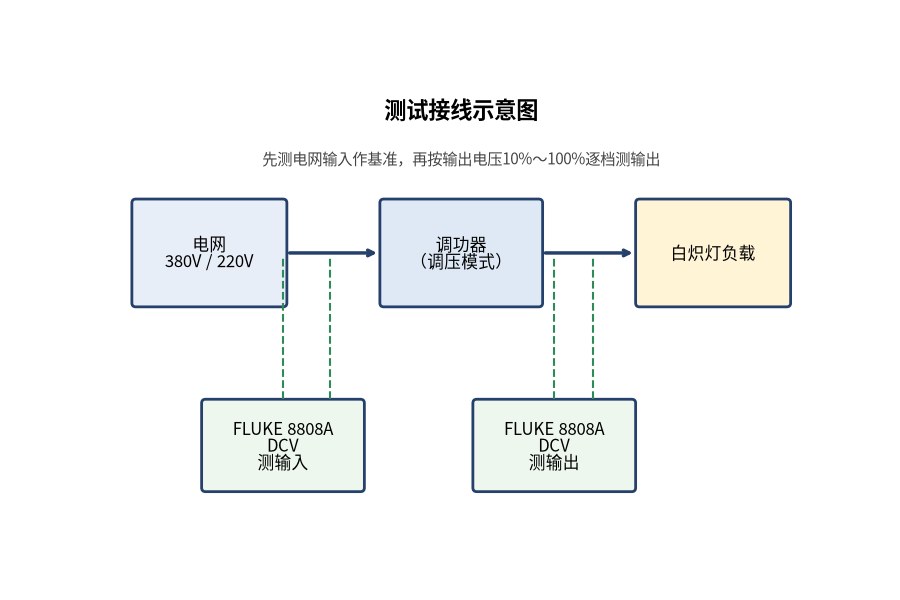

- 先测电网：断开调功器，在电网侧分别测线电压、相电压的直流电压读数，作为“基准”。
- 再测输出：接入负载，调功器给定开度（即输出电压百分比）从10%到100%逐档调整。
- 逐档记录：每档在输出端测各线（三相测AB、BC、AC）的直流电压值。
- 更换负载复测：确认结果是否受负载影响。
- 对比判断：输出值与电网基准相近，说明调功器本身没有额外“制造”直流分量。
注意事项
- 带电测量须由专业人员操作
- 读数稳定后再记录
- 给定信号可用0～5V或4～20mA或0～20mA，测试时保持信号稳定
四、实测数据说明了什么？
一句话：三相、单相调功器的输出读数都和电网基准处在同一量级。
测试条件
| 项目 | 内容 |
|---|---|
| 测试仪表 | FLUKE 8808A 5位半高精度数字万用表 |
| 测试设备 | 三相调功器APR3L、APR3，单相调功器ST200 |
| 触发方式 | 调压（移相）模式 |
| 负载 | 两种白炽灯负载，更换后直流分量未受影响 |
| 给定开度 | 指输出电压百分比（10%～100%） |
| 测试时间 | 2026年3月20日 |
1. 电网本身的直流分量（基准）
| 测点 | AB | AC | BC | AN | BN | CN |
|---|---|---|---|---|---|---|
| 读数(V) | -0.93966 | -0.94448 | -0.94524 | -0.88731 | -0.88625 | -0.89926 |
要点： 电网本身就带约-0.89～-0.95V的直流读数。
2. 三相调功器输出（单位：V）
| 给定开度（输出电压%） | APR3L AB | APR3L BC | APR3L AC | APR3 AB | APR3 BC | APR3 AC |
|---|---|---|---|---|---|---|
| 10% | -0.53092 | -0.46573 | -0.50937 | -0.47533 | -0.57463 | -0.52063 |
| 20% | -0.82311 | -0.80384 | -0.81711 | -0.78249 | -0.84397 | -0.80937 |
| 30% | -0.95474 | -0.94183 | -0.94176 | -0.91553 | -0.96357 | -0.93876 |
| 40% | -1.11046 | -1.08321 | -1.08332 | -1.05054 | -1.09351 | -1.06351 |
| 50% | -1.06751 | -1.04953 | -1.03387 | -1.02157 | -1.05495 | -1.03324 |
| 60% | -1.04424 | -1.02902 | -1.02394 | -1.03984 | -1.03925 | -1.02565 |
| 70% | -1.03796 | -1.03627 | -1.03285 | -1.02788 | -1.04275 | -1.02115 |
| 80% | -1.04776 | -1.03538 | -1.03319 | -1.03218 | -1.04855 | -1.04931 |
| 90% | -1.04578 | -1.04028 | -1.04309 | -1.03599 | -1.05137 | -1.05274 |
| 100% | -1.05114 | -1.04082 | -1.04211 | -1.01785 | -1.03151 | -1.03341 |
| 表中均值 | -0.956061 | -0.954777 |
3. 单相调功器ST200输出（单位：V）
| 给定开度（输出电压%） | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
|---|---|---|---|---|---|---|---|---|---|---|
| 输出 | -0.38692 | -0.56557 | -0.68681 | -0.78094 | -0.86175 | -0.93448 | -0.99231 | -0.98318 | -0.94276 | -0.82582 |
表中均值：-0.796054V。
数据怎么看

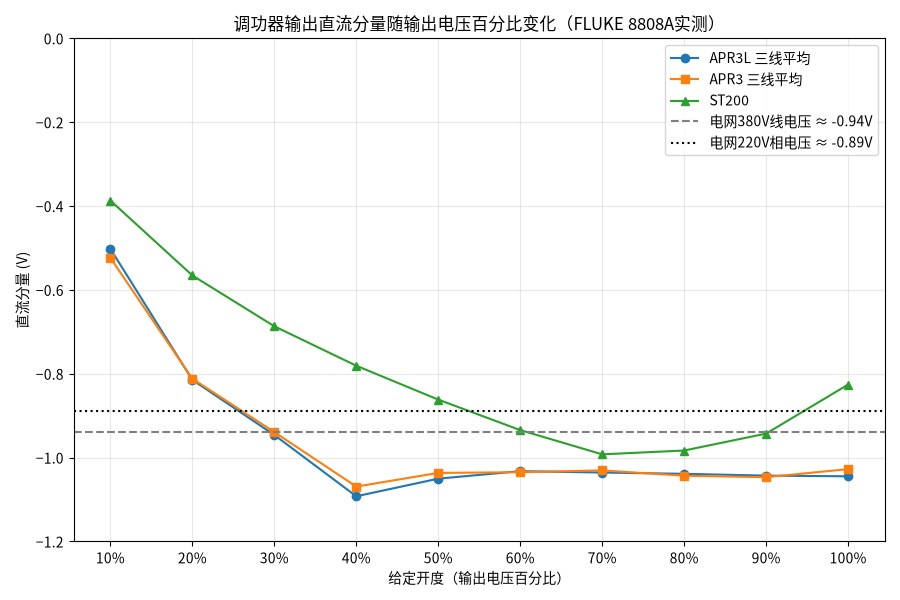

- 三相三线一致： 同一开度下，APR3L、APR3的AB、BC、AC读数差异很小，三相平衡良好。
- 两款三相相近： APR3L均值-0.956V，APR3均值-0.955V，几乎一样。
- 随开度变化： 低开度时读数较小（约-0.4～-0.5V），30%以上基本稳定在-0.94～-1.11V，与电网线电压基准-0.94V左右接近。
- 单相ST200： 读数在-0.39～-0.99V之间，均值-0.796V，与电网相电压基准-0.89V左右处于同一量级。
- 不受负载影响： 更换两种白炽灯负载，结果不变。
五、为什么低开度时读数更小？
一句话：开度低时导通比例小，测到的电网直流分量也跟着变小。
本次采用调压（移相）模式。开度低时，每个半周内可控硅导通的角度小，输出端“接通电网”的比例小。开度升高后，导通比例增大，读数就逐步接近电网本身的数值。（原理要点，非实测）
这也从侧面说明：输出端的直流读数跟着电网走，而不是由调功器单独产生。
六、所以调功器会不会制造直流分量？
一句话：输出端能测到直流分量，但它主要来自电网本身，而不是调功器“制造”的。
- 调功器是对电网电压进行“开关”，输出端的直流分量与电网的直流分量相接近。
- 在本次测试条件下，未发现APR3L、APR3、ST200额外产生明显直流分量。
常见问题
调功器输出端测到直流电压，是设备坏了吗？
不一定。本次实测中，电网本身就带约-0.89～-0.95V的直流读数，调功器输出约-0.4～-1.1V，与电网基准处在同一量级。判断前应先断开调功器测电网基准，再测输出对比。输出明显高于电网基准时，才需要进一步排查触发是否对称。
测直流分量用什么仪表比较合适？
建议用5位半及以上的高精度数字万用表，打到直流电压档。本次使用的是FLUKE 8808A。普通万用表分辨率不够，零点几伏的读数容易被误差淹没。测量须由专业人员带电操作，读数稳定后再记录。
带变压器负载时需要特别注意直流分量吗？
需要。直流分量会让变压器铁芯产生直流偏磁，励磁电流增大，温升和噪声上升，严重时会饱和。带变压器负载时，建议按本文方法先做一次电网与输出的对比测试。如读数异常，应联系厂家技术人员确认触发方式和参数设置。
时效性说明
本文基于2026年3月20日的实验台实测数据编写，于2026年10月发布。数据仅适用于本文所列的仪表、负载和调压（移相）模式，不同电网和现场条件下读数会有差异。具体以随机说明书及现场实测为准。
