硅碳棒与硅钼棒配加热电源，先看阻值变化，再核对电压、电流。硅钼棒重点防冷启动过流；硅碳棒重点留老化后的电压余量。调功器和变压器应按每个温区匹配。
本文介绍晶闸管（SCR，俗称可控硅）调功器（功率调节器）与加热变压器的选型要点。具体参数以元件厂家数据表和项目技术协议为准。

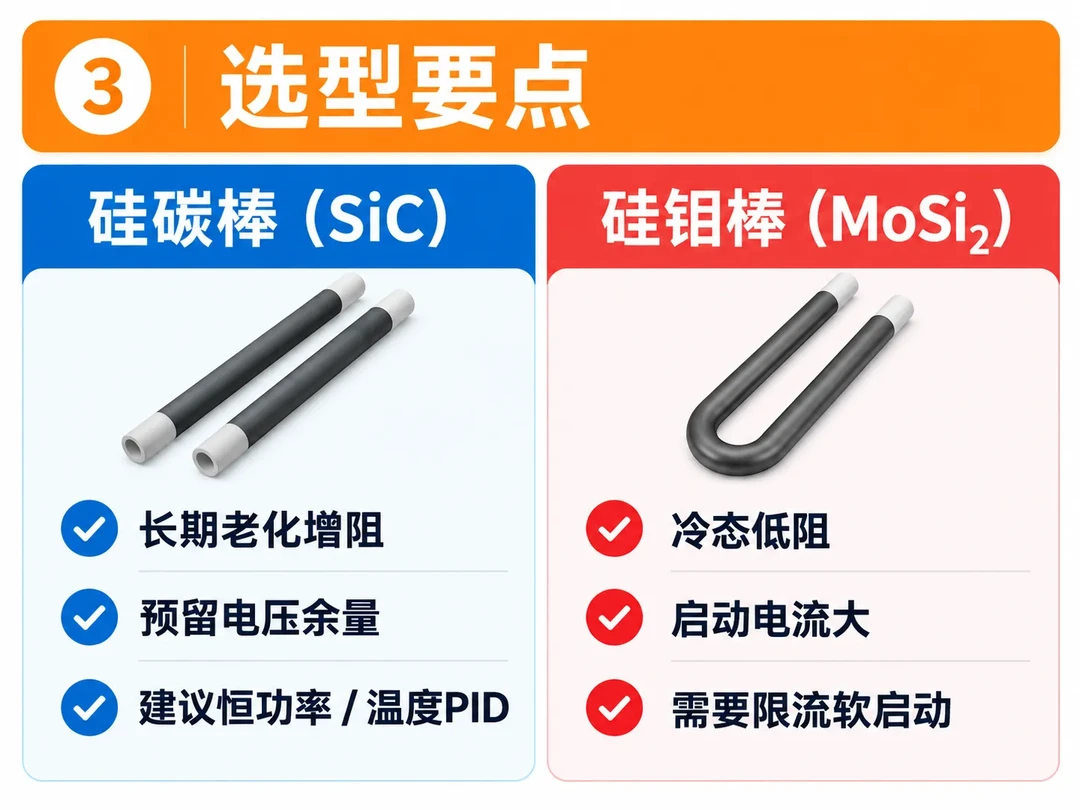

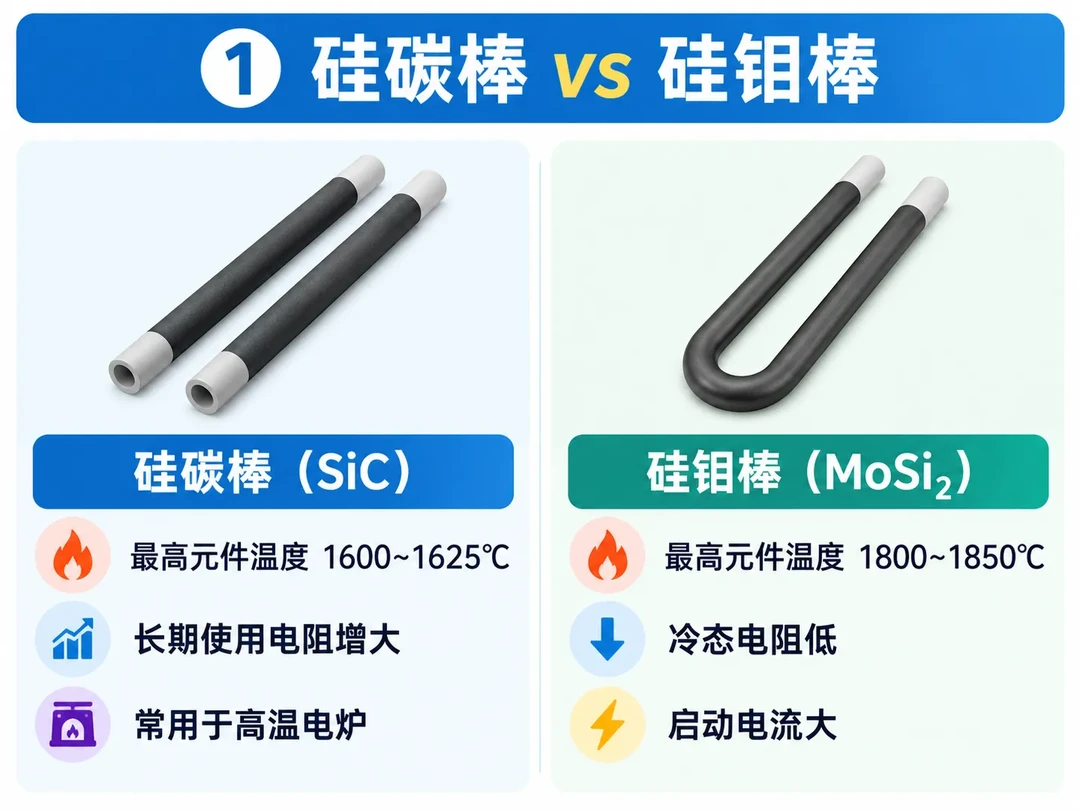

一、两种加热棒，选型重点有何不同？
| 项目 | 硅钼棒 | 硅碳棒 |
|---|---|---|

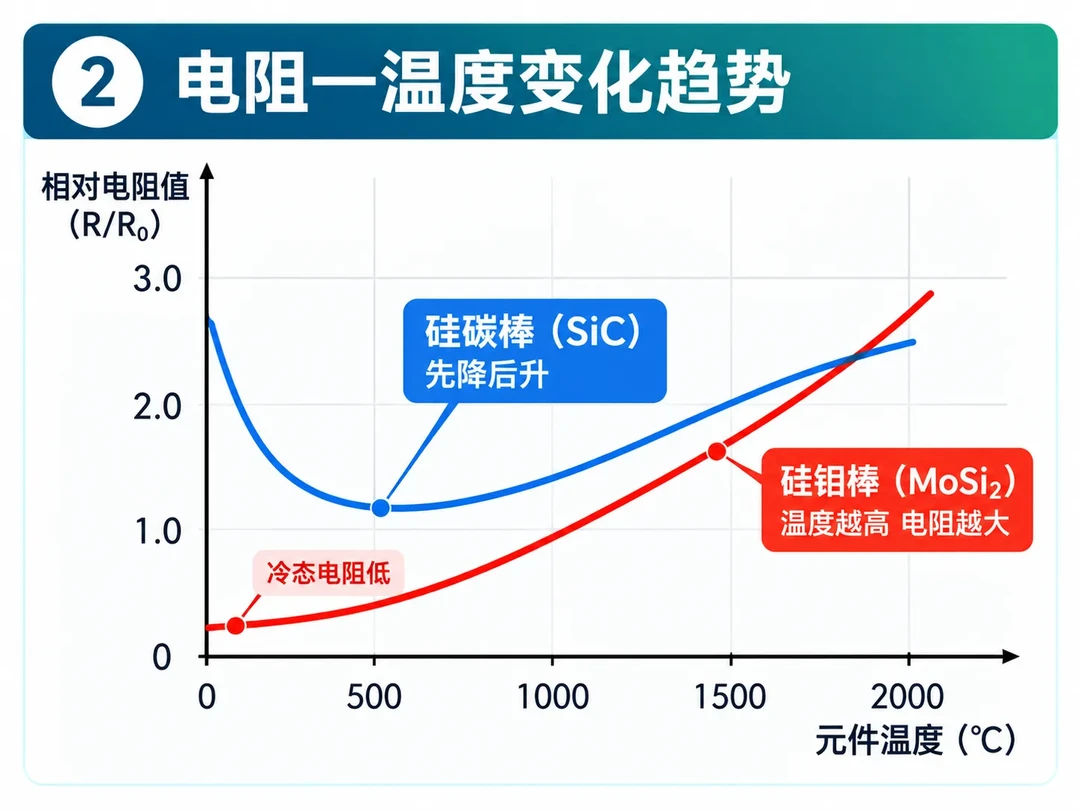

| 电阻特点 | 冷态低阻；升温后阻值增大 | 阻值随温度、使用状态变化；长期使用可能增阻 |
| 主要风险 | 冷启动电流过大 | 老化后电压不足、功率下降 |
| 选型重点 | 限流、软启动、保护配合 | 输出电压范围、抽头与功率校核 |
硅钼棒：同一电压下，冷态低阻对应较大电流。启动时先限流，再按工艺逐步提高功率。
硅碳棒：阻值上升后，维持目标功率需要更高电压。应按预期使用阶段的数据校核电压余量。
二、电压、电流怎么核对？
对同一工况下、可近似视为纯阻性的单组负载：
- 电流：I = U / R
- 功率：P = U² / R
- 所需电压：U = √(P × R)
P：功率（W）；U：负载两端有效值电压（V）；I：有效值电流（A）；R：该工况下的等效电阻（Ω）。三相总功率需结合接法另行核算。
分阶段校核：冷态看启动电流；热态看工作功率；老化后看电压上限。三种状态的数据不能混用。
三、变压器怎么配？
元件工作电压与进线电压不匹配时，可通过变压器匹配电压。常见结构：交流进线 → SCR 调功器 → 工频变压器 → 加热元件。
- 二次电压：覆盖工作电压及后期调节需求。
- 二次电流：核对各温区最大电流与同时运行条件。
- 容量与抽头：结合调节范围、损耗和连续运行条件核算。
- 一次侧：核对励磁冲击、触发方式、限流与保护。
注意：变压器容量用 kVA，加热功率用 kW，不能直接等同。调功器位于一次侧时，应按一次侧电流和回路特性选型。
四、控制方式怎么选？
| 控制需求 | 选择方向 | 核对重点 |
|---|---|---|
| 降低启动冲击 | 限流、软启动 | 冷态数据、启动斜率、快熔配合 |
| 稳定加热功率 | 评估恒功率闭环 | 型号功能、功率反馈、电压电流上限 |
| 跟随炉温曲线 | 温度 PID 配合功率控制 | 测温、给定信号、联锁 |
| 带变压器调压 | 评估移相控制 | 励磁冲击、谐波、功率因数 |
恒功率控制与温度控制各有目标。启动、升温和保温阶段的组合方式，应按工艺确定；不能只凭元件名称选模式。
五、选型前准备哪些参数？
- 元件：类型、型号、数量、串并联及星形/三角形接法。
- 阻值：冷态、热态和预期使用阶段的厂家电气数据。
- 温区：每区功率、电压、电流；同时投入的温区。
- 供电：相数、进线电压、现有变压器参数。
- 控制：升温曲线、限流要求、给定信号、通讯与联锁。
- 环境：连续运行时间、柜内温度、散热、粉尘及腐蚀条件。
选型顺序：元件与接法 → 各阶段电气数据 → 单区电压电流 → 变压器 → 调功器、保护与散热。
六、哪些做法容易选错？
- 只报总功率：遗漏温区、接法和最大电流。
- 只算热态：遗漏冷启动冲击和后期增阻。
- 只加大调功器规格：无法补足电压，也不能替代限流与保护。
- 忽略变压器一次侧：末端是电阻元件，不代表整个回路是纯阻性。
常见问题
问：硅钼棒一定要恒功率控制吗？
答：不一定。先核对限流启动与保护，再按工艺评估恒功率、恒流及温度闭环。
问：硅碳棒后期升温慢，是调功器故障吗？
答：先查实际电压电流、元件阻值、接线、变压器抽头和控制给定。老化增阻、电压不足也会导致功率下降。
问：加热棒一定要配变压器吗？
答：不一定。根据元件组合的工作电压、电流及供电条件确定。
问：只有总功率，能正式选型吗？
答：还需各温区电气数据、接法、冷热态特性、供电、控制和环境条件。
资料与适用范围
本文依据四川库伦电气有限公司截至 2026 年 10 月已取得的技术资料整理，适用于高温电加热回路的初步选型。图片为科普示意；元件参数、电阻曲线及最终方案以厂家数据表和项目技术协议为准。
